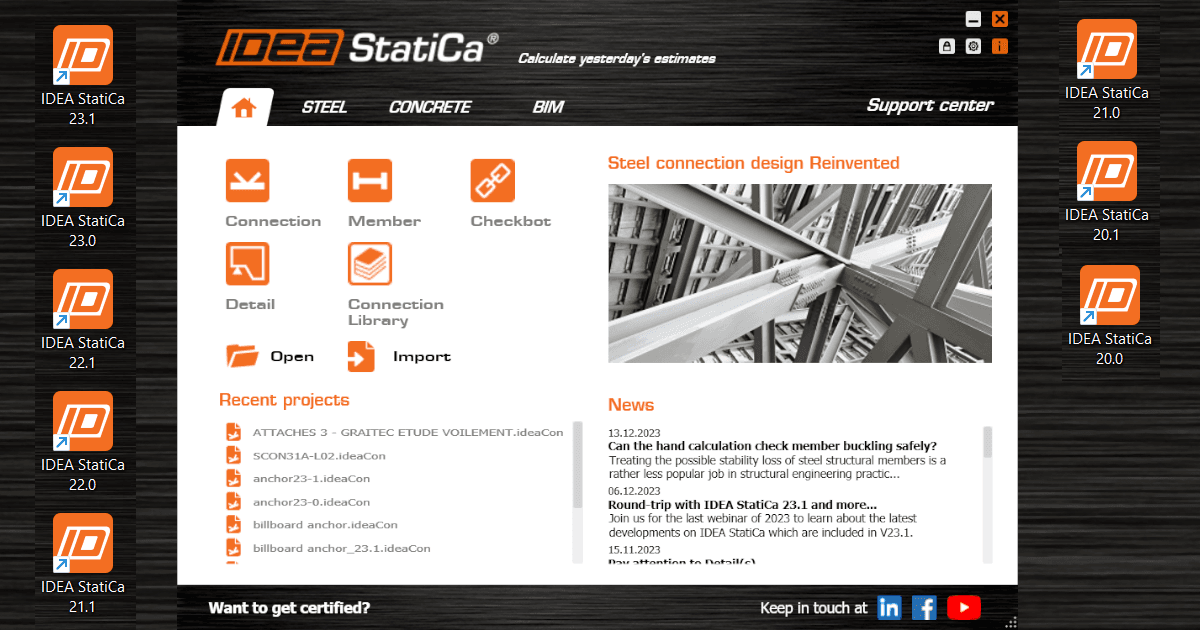

Kompatibilität der Versionen
Die Version der IDEA StatiCa Software (z.B. 22.1.3.0789) wird durch eine Zahl beschrieben, die sich aus der Hauptversion (22), der Nebenversion (.1), der Patch-Nummer (.3) und der Build-Nummer (.0789) zusammensetzt.
Jede Haupt- und Nebenversion von IDEA StatiCa Anwendungen ändert die Projektdaten und macht es unmöglich, sie in den vorherigen Versionen zu verwenden. Das heißt, wenn Sie ein Projekt in Version 22.1 erstellen oder speichern, können Sie es nicht in 22.0 öffnen.
Patches innerhalb der gleichen Version sind jedoch kompatibel, d.h. wenn Sie ein Projekt in Patch 22.1.3 erstellen oder speichern, können Sie es trotzdem in Patch 22.1.0 öffnen.
Die Cloud-Dienste, wie z.B. der Viewer, erzeugen immer Projektdateien in der neuesten IDEA StatiCa Version und dem neuesten Patch.
Öffnen eines alten Projekts in einer neueren Version
Modelle, die in älteren Versionen von IDEA StatiCa erstellt wurden, können Unterschiede aufweisen, wenn Sie auf die neueste Version aktualisieren. Wenn Sie auf eine neuere Version des Programms aktualisieren, können Sie einige Unterschiede beim Öffnen von Modellen feststellen, die in älteren Versionen erstellt wurden.
Um sich auf den neuesten Stand zu bringen, lesen Sie bitte die Versionshinweise für jede veröffentlichte Haupt- und Nebenversion, zusammen mit den Patch-Updates und den Listen der behobenen Fehler.
Nachfolgend finden Sie eine Liste der wichtigsten Änderungen für jede neue Version des Programms, die zu einigen Änderungen bei den Ergebnissen führen können:
Änderungen in Version 25.1
STAHL
BETON
Das zugrunde liegende Analysemodell wurde in mehreren wesentlichen Punkten verbessert. Das Dübelnetz wurde verfeinert, die Verbundsteifigkeit wurde neu kalibriert, und das gesamte System der Zwänge zwischen Dübeln und Betonblock wurde verbessert, um das reale Last-Rutsch-Verhalten besser wiederzugeben. Darüber hinaus wurde die Kontaktinteraktion, die das Aufliegen der Anker auf dem Beton unter Scherbelastung darstellt, auf der Grundlage interner Forschung, verschiedener Studien und Richtlinien angepasst. Insgesamt verbessern diese Verfeinerungen den Realismus des Lastabtragungsmechanismus, was bedeutet, dass sich die Ergebnisse von früheren Versionen unterscheiden können - sie sind in der Regel realistischer und weniger konservativ, bleiben aber dennoch sicher.
Lesen Sie die Highlights und die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa 25.1.
Änderungen in Version 25.0
STEEL
Lesen Sie die Highlights und die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa 25.0.
Änderungen in Version 24.1
STEEL
BETON
- 3D Detail ist aus BETA heraus und für die Verankerung verifiziert
- Scherübertragung durch Anker, Scherfahnen und Reibung
- Seitliches Biegedrillknicken (nur Eurocode)
Lesen Sie die Highlights und die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa 24.1.
Änderungen in Version 24.0
STEEL
- Warnung bei Überschreitung der Flächenlast im Stab (Patch 23.1.1)
ZUSAMMENBAU
- Genaue Berechnung der Scherfestigkeit von Platten (Patch 23.1.2)
BIM und CLOUD-DIENSTE
- Checkbot Free structural design hub für alle unterstützten FEA- und CAD-Programme und Beendigung der kostenlosen Viewer-Plugins
Lesen Sie die Highlights und die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa 24.0.
Änderungen in Version 23.1
STEEL
- Schweißnähte - Autodesign, Eingabe, Warnungen, Visualisierung
- Eingabe und Visualisierung der Querkraftposition (seit Patch 23.0.5)
BETON
- Fortschritte bei der Interaktionsprüfung in RCS (seit Patch 23.0.2)
Lesen Sie die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa 23.1.
Änderungen in Version 23.0
STEEL
- Anker mit Abstandshalter (seit Patch 22.1.5)
BETON
Lesen Sie die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa 23.0.
Änderungen in Version 22.1
STEEL
BETON
Lesen Sie die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa 22.1.
Änderungen in Version 22.0
STEEL
KONKRET
Lesen Sie die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa 22.0.
Änderungen in Version 21.1
STEEL
Benutzer des Vorlagenmanagers können ihre Entwürfe mit der Version 21.1 in die neue Verbindungsbibliothek übertragen.
Lesen Sie die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa 21.1.
Änderungen in Version 21.0
Die größte Änderung seit Version 21.0 betrifft das analytische Modell der Stäbe in Connection. Lesen Sie bitte den Artikel Aktualisierter CBFEM-Löser und den Blogbeitrag Kondensierte Superelemente - unsichtbar, aber wichtig. Die Auswirkungen der Änderungen sind auch im Artikel Verbesserungen des Analysemodells in IDEA StatiCa Version 21.0 beschrieben.
Lesen Sie die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa 21.0.
Änderungen in Version 20.1
Hier finden Sie Artikel, die die wichtigsten Unterschiede zwischen der älteren und der neueren Version beschreiben.
Lesen Sie die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa Steel 20.1 und Release Notes IDEA StatiCa Concrete 20.1.
Änderungen in Version 20
Überarbeitung des Stollenherstellungsprozesses
In der Vorgängerversion wurden bei der Herstellung von Stollen manchmal die Schenkel des L-Querschnitts vertauscht, vor allem wenn die Stäbe um die Längsachse gedreht wurden. Von nun an werden die L-Profile korrekt positioniert, und die Ausrichtung der Schenkel wird beibehalten, während das Element gedreht wird. Der neue Mechanismus basiert auf der neuen Stabpositionierung (durch seine LCS-Koordinaten - und nicht durch seine Rotationen).
Lokale Koordinatensysteme der Stäbe in FEA/CAD-Anwendungen
Alle Stabelemente in FEA/CAD-Anwendungen werden so erstellt, dass ihre Definitionsachse einen Anfangs- und einen Endpunkt hat. Diese beiden Punkte werden als Vektor genommen, um das lokale Koordinatensystem des Stabes zu definieren. In jedem FEA/CAD-Anwendungsprojekt sind diese Dateninformationen gespeichert und können beim Import verwendet werden. Wir haben uns das zunutze gemacht, um die Korrektheit des Imports unserer BIM-Link-Geometrie zu verbessern. Andererseits ändert es die Spielregeln, und der Benutzer muss darauf achten, wie das Modell in FEA/CAD erstellt wird, da dies auch Auswirkungen auf das CBFEM-Verbindungsmodell hat. Wir empfehlen, beim Importieren von FEA/CAD-Projekten in die Version 20 darauf zu achten, dass das lokale Koordinatensystem der Mitglieder das Modell verändert und der Unterschied zu dem in die vorherigen Versionen importierten Modell eminent ist.
Kompatibilität der Projekte der Mitgliedsanwendungen
IDEA StatiCa Member Application durchläuft eine agile Entwicklung, insbesondere die Datenspeicherarchitektur und die geführte Benutzeroberfläche. Aus diesem Grund kann es vorkommen, dass Projekte, die in älteren Versionen erstellt wurden, in Version 20 nicht korrekt geöffnet werden können oder die Anwendung sie nicht öffnen kann. Bitte beachten Sie dies und entschuldigen Sie IDEA StatiCa für die Unannehmlichkeiten.
Lesen Sie die vollständige Liste der Verbesserungen in den Release Notes IDEA StatiCa Steel 20.0 und Release Notes IDEA StatiCa Concrete 20.0.
Änderungen in Version 10.1 und älter
Einer der Gründe für die neue GUI ist, dass viele Ingenieure gesagt haben: "IDEA StatiCa Connection muss fehlersicherer werden". Diese "Fehler" beziehen sich normalerweise auf:
- Die Einstellung der korrekten Stablänge - bei extrem kurzen oder langen Stäben kann dies die Ergebnisse massiv beeinflussen. Seit Version 9 setzt IDEA StatiCa Connection automatisch eine angemessene Länge für alle Stäbe.
- Schweißnähte - die plastische Spannungsverteilung ist die bei weitem genaueste Bemessungsmethode für Schweißnähte und wurde in Version 7.1 eingeführt. Während der Version 8 - und in einer Übergangsphase - war sie die Standardmethode, die neben den anderen Bewertungsmethoden existierte. Seit Version 9 ist diese Methode die einzige verfügbare Option, und die anderen Bewertungsmethoden wurden entfernt, um Verwirrung bei den Benutzern zu vermeiden, wie wir über unseren Helpdesk feststellen konnten. Dadurch wird sichergestellt, dass alle Schweißnähte im Projekt sicher entworfen sind und den Vorschriften entsprechen.
Wir haben mehrere Kontrollmechanismen für IDEA StatiCa Connection seit Version 9.0 implementiert - automatische Prüfung, wenn die Verbindung in einer empfohlenen Weise modelliert wird (Singularitätsprüfung, Stablängen, deren Versätze, ...). Wenn der Anschluss nicht korrekt modelliert ist, wird die Berechnung unterbrochen oder eine Fehlermeldung angezeigt. Bitte beachten Sie, dass aufgrund all dieser Verbesserungen das Öffnen von Projekten aus früheren Versionen zu einer anderen Modellgeometrie führen kann, die unter Umständen eine weitere Bearbeitung erfordert.
Wir haben auch die Vernetzung von Hohlprofilen verbessert - IDEA StatiCa Connection erzeugt seit Version 9.0 eine feinere Vernetzung von Hohlprofilen, was zu leicht unterschiedlichen Ergebnissen im Vergleich zu älteren Versionen führen kann.
Wir zeigen die Kompatibilitätswarnung bei jedem Öffnen eines Projektes aus den älteren Versionen an:
