Wanneer een staalverbinding in IDEA Connection niet tot een stabiele toestand gerekend kan worden, kan het zijn dat er een 'instabiliteit'of een 'mechanisme ontstaat.
Dat betekent dat er een deel van de verbinding niet vastzit en kan bewegen. Door deze vrije beweging kan in IDEA Connection geen stabiele situatie ontstaan.
Deze beweging wordt een 'mechanisme' of 'mechanism' genoemd.
De instabiliteitstool helpt u bij het identificeren hiervan.

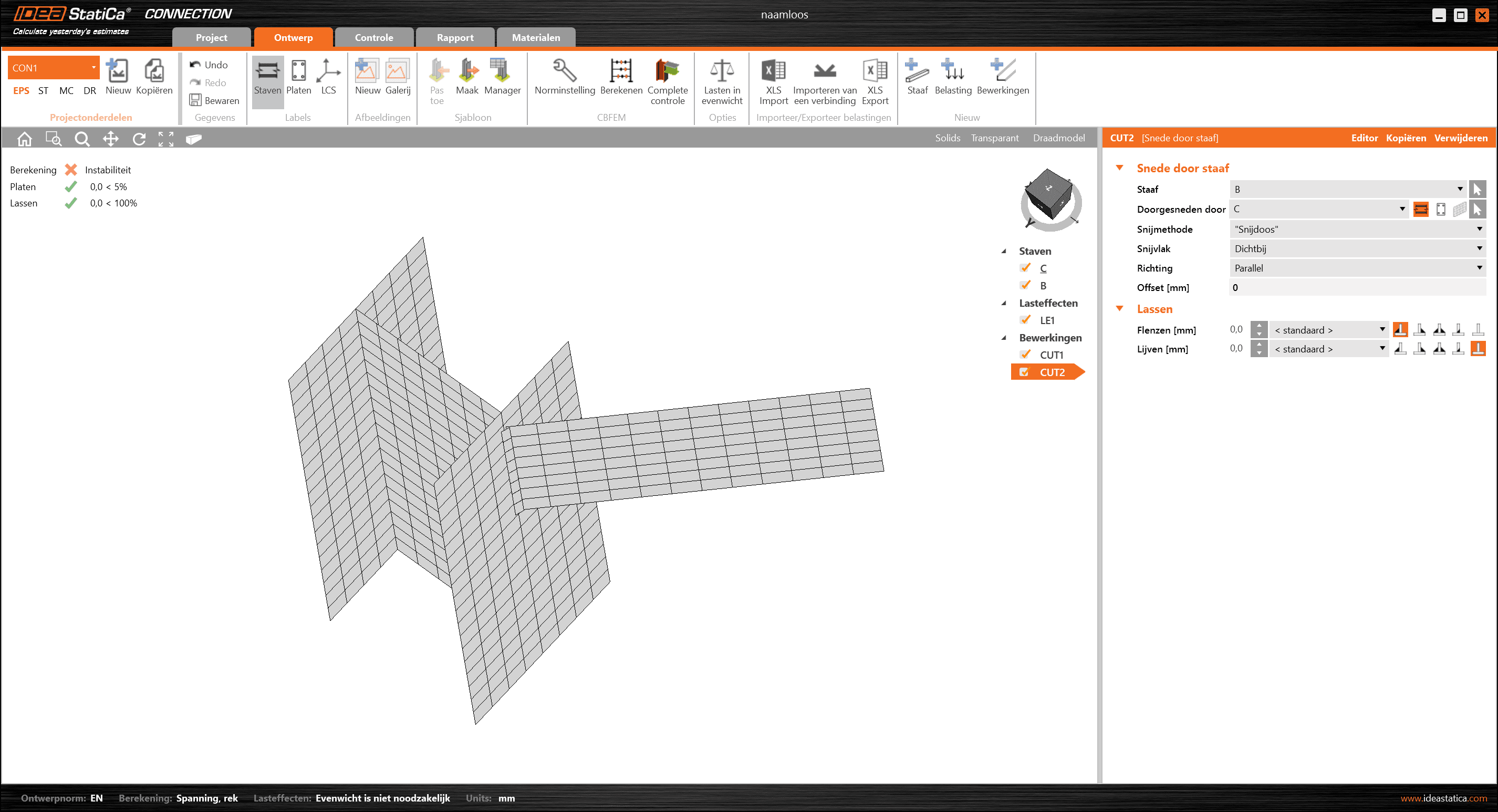

1 ) Een goed voorbeeld hiervan is een enkelzijdige las.
- Met de instabiliteitstool ziet het er zo uit.
2 ) Een ander voorbeeld is een vulplaat tussen een boutverbinding. bijvoorbeeld zo :
Deze plaatjes zullen in de praktijk nergens naartoe gaan, maar IDEA kan dit niet berekenen omdat de plaatjes rond kunnen draaien rond de bout en bij een las aan 1 zijde van het tussenplaatje om kunnen klappen.
De instabiliteits-tool wordt echter hier niet hetzelfde toegepast.
Het probleem van de tussenplaatjes kan eenvoudig opgelost worden door deze vast te zetten met een kleine las.
