Normové posouzení betonového bloku podle čínské normy

Tento článek je také dostupný v

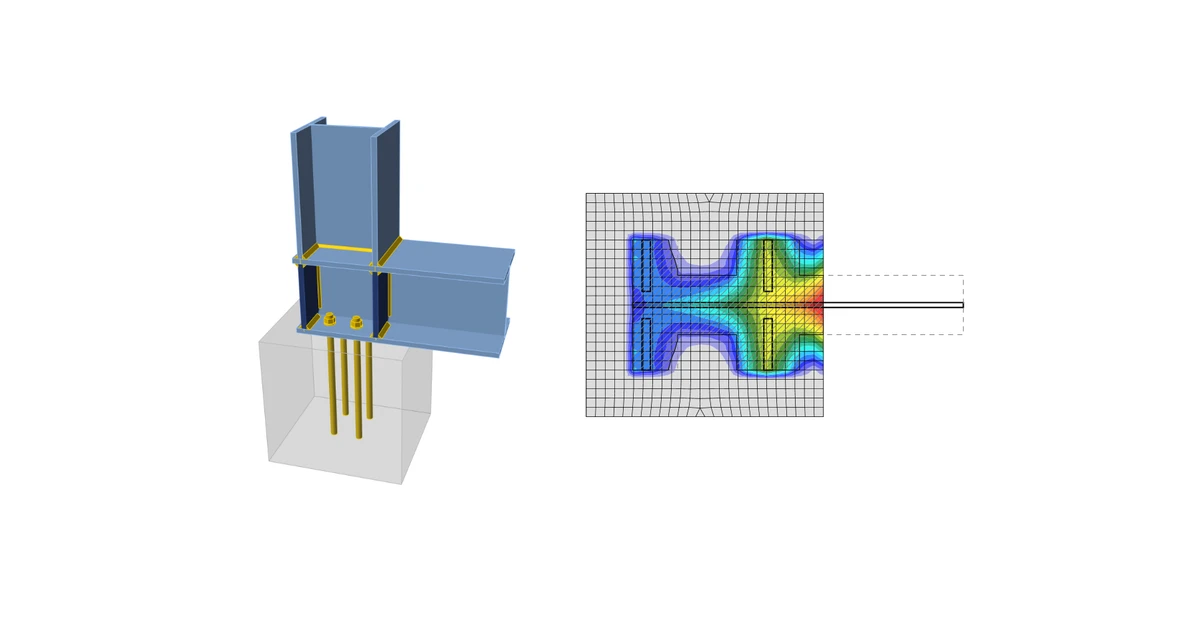

Beton pod patní deskou je simulován Winklerovým podložím s rovnoměrnou tuhostí, které poskytuje kontaktní napětí. Průměrné napětí v ploše podpory se používá pro posouzení na tlak.

Beton v tlaku

Uživatel může volit mezi posouzením místní únosnosti desky z železobetonu (GB 50010, rovnice 6.6.1-1) a desky z prostého betonu (GB 50010, rovnice D.5.1-1).

F_l \le F_c = 1.35 \beta_c \beta_l f_c A_{ln}

F_l \le F_c = \omega \beta_l f_{cc} A_l

kde:

$F l - tlaková síla$
$F c - tlaková únosnost$
$β c - součinitel vlivu pevnosti betonu; β c = 1 pro třídu betonu do C50, β c = 0,8 pro třídu betonu C80; pro třídy betonu mezi C50 a C80 se používá lineární interpolace$
$\beta_l = \sqrt{\frac{A_b}{A_l}}$
$A b - podpůrná plocha betonu soustředná s A l$
$A l - plocha patní desky v kontaktu s povrchem betonu$
$A ln - plocha A l se odečtenými otvory v patní desce pro kotvy$
$f c - návrhová hodnota pevnosti betonu v tlaku; GB50010, tabulka 4.1.4-1$
$f cc = 0,85 f c - návrhová hodnota pevnosti prostého betonu v tlaku; GB50010, tabulka 4.1.4-1$
$ω - součinitel rozdělení tlakového zatížení; ω = 0,75 pro nerovnoměrné rozdělení zatížení, ω = 1,0 pro rovnoměrné rozdělení zatížení$

Předpokládá se, že smykové účinky v patní desce jsou přenášeny ze sloupu do betonového základu prostřednictvím:

Tahové síly v kotvách zahrnují páčící síly a jsou stanoveny metodou konečných prvků.

Kotvy nejsou v softwaru posuzovány.
