Pokud pracujete s IDEA StatiCa do verze 24.1.3, podívejte se na tento tutoriál.
Grasshopper - Instalace pluginu
Zkušební verzi programů Rhino3d a Grasshopper můžete získat na webových stránkách Rhino3d. Spusťte program RhinoCeros a vyberte šablonu s velikostí měřítka v Metrech:
Do příkazového řádku zadejte "Package Manager":
Zobrazí se nové okno; vyberte IDEAStatiCa a klikněte na tlačítko Install. Zásuvný modul se stáhne a nainstaluje. Aby se stal aktivním, je nutné restartovat systém Rhinoceros.
Chcete-li spustit program Grasshopper se zásuvným modulem IDEA StatiCa, vyberte na kartě Rhihoceros položku Tools / Grasshopper.
Jak vidíte, zásuvný modul je již začleněn.
Informace o komponentách a příkazech modulu IDEA StatiCa pro Grasshopper najdete v článku Popis komponent modulu Grasshopper.
IDEA StatiCa Connection - Návrh styčníku a IOM export
Pro tento příklad otevřete přiložený soubor ideaCon.
Abyste mohli pracovat s IOM, je nutné povolit kartu Vývojář v Předvolby / Rozšířená nastavení:
Exportujte tento přípoj do souboru IOM Example1.xml.
Grasshopper - Import IOM souboru, zobrazení styčníku v Rhino a náhled na výsledky výpočtu
Vytvořte nový dokument, na horním pásu vyberte kartu Params a na plochu umístěte komponentu File Path.
Klikněte pravým tlačítkem myši na komponentu a vyberte soubor, který jsme předtím uložili:
Poznámka: Pokud otevíráte přiložený soubor, musíte tuto cestu odpovídajícím způsobem změnit.
Od verze 24.1.4 je IDEA StatiCa vybavena novým rozhraním API, které je popsáno zde.
Chcete-li spouštět skripty Grasshopperu, musíte do každého souboru přidat komponentu nazvanou Connection Service Runner. Tuto komponentu najdete v části IDEA StatiCa / App Common.
Po spuštění této komponenty by se mělo zobrazit následující okno.

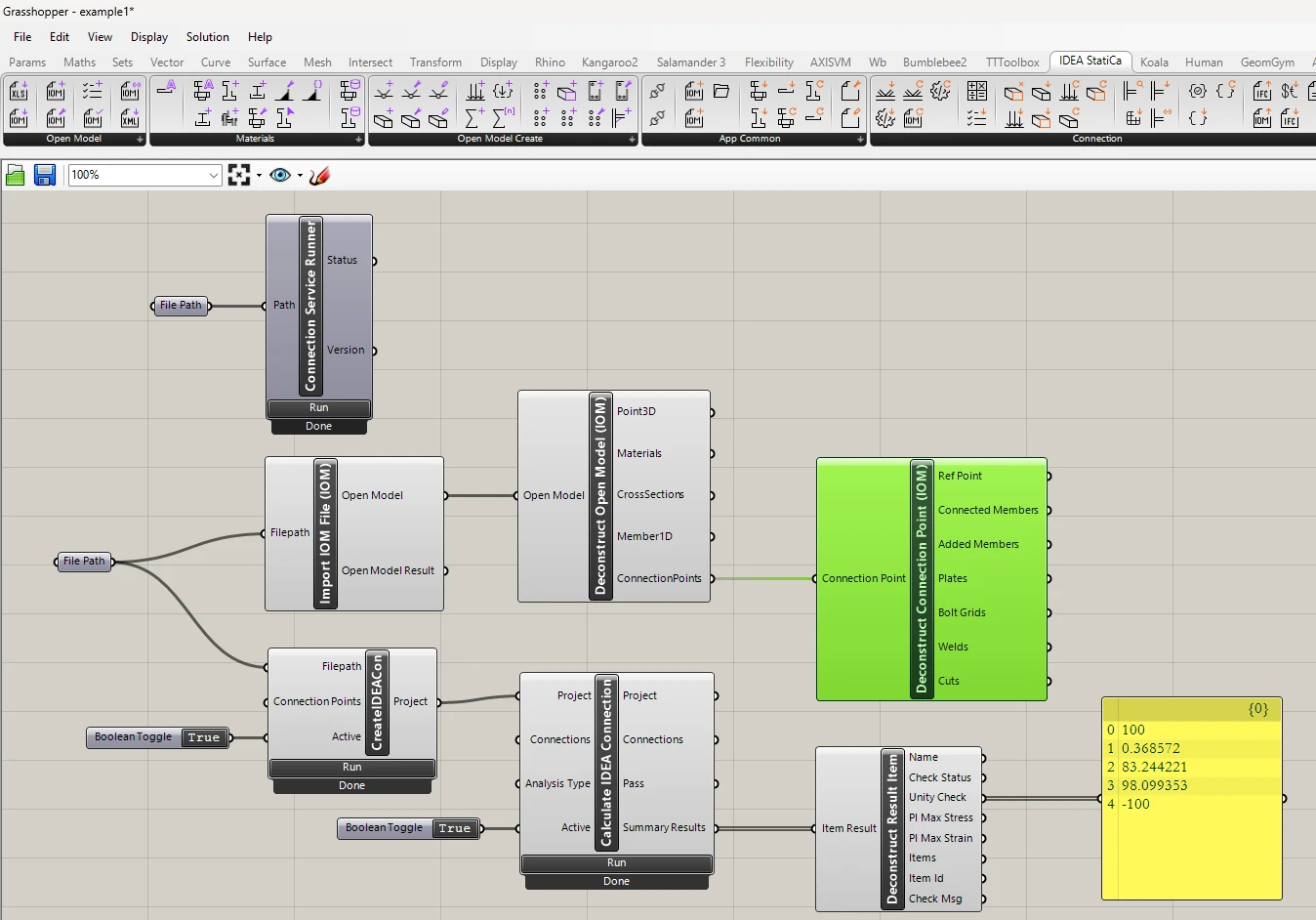

Nyní přidejte na plochu následující komponenty a propojte je, jak je vidět na obrázku.
IDEA StatiCa / Open Model / Import IOM File
IDEA StatiCa / Open Model / Deconstruct Open Model
IDEA StatiCa / Open Model Create / Deconstruct Connection Point
IDEA StatiCa / App Common / Create Project from IOM
IDEA StatiCa / Connection / Calculate Project
IDEA StatiCa / Connection / Deconstruct Result Item
Params / Input / Boolean Toggle
Params / Input / Boolean Toggle
Params / Input / Panel

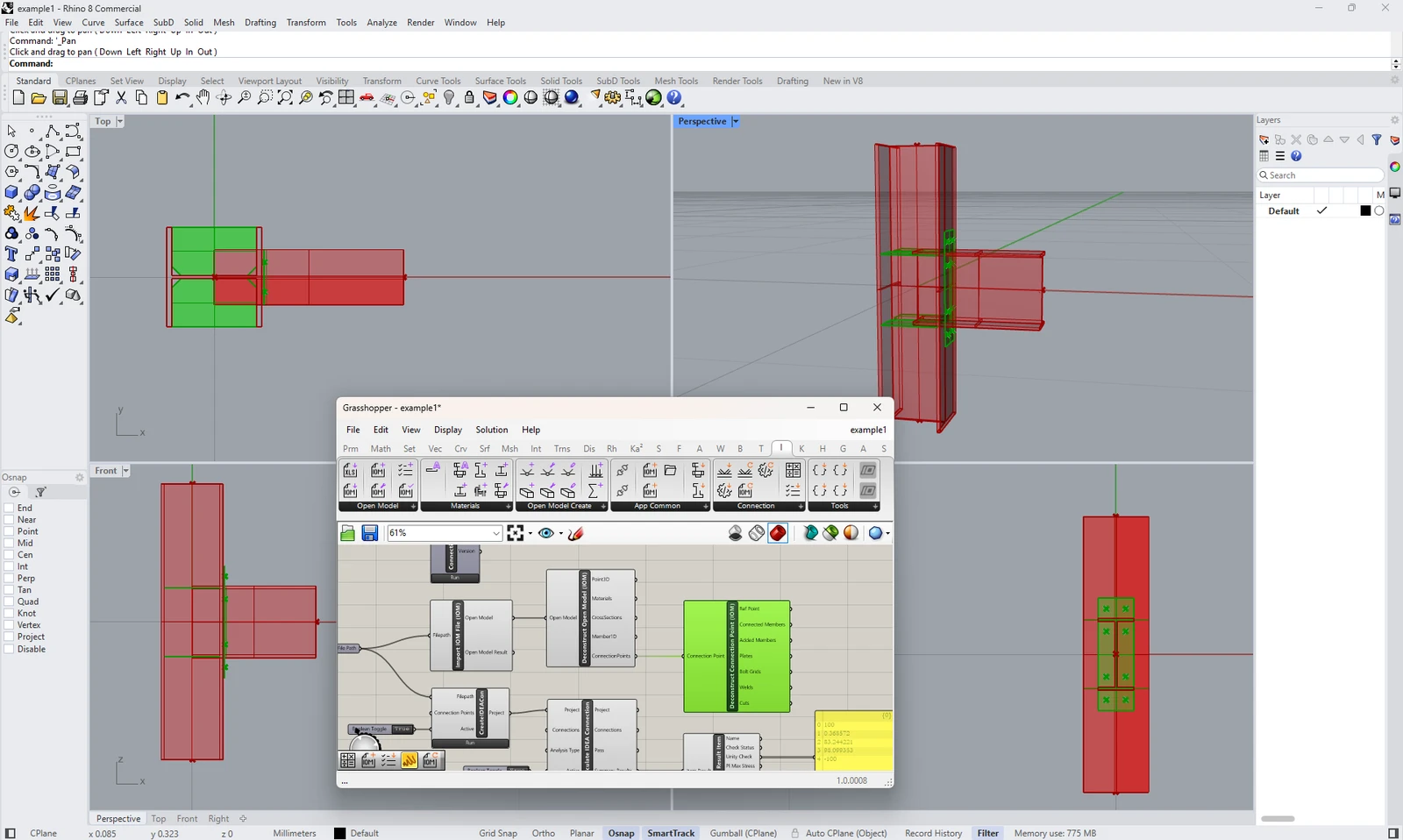

Chcete-li spustit výpočet a získat viditelné výsledky, dvakrát klikněte na False/True. Pokud jste přidali komponenty Deconstruct Open Model a Deconstruct Connection Point, můžete v programu Rhinoceros vidět také obrysy a desky daného přípoje.
Složitější příklady najdete v počítači v adresáři
“%appdata%\McNeel\Rhinoceros\packages\8.0\IDEAStatiCa\0.2.0\net48\Examples0.2.0.zip”
