Hier finden Sie eine Auflistung von Verbesserungen und Details zum IFC-Export im Patch 23.1.1:
Unterstützte und geprüfte Viewer:
- BIMvision 2.27.3 und neuer
- Solibri 9.13.5.12 und neuer
- Autodesk Viewer (https://viewer.autodesk.com/)
Informationen über Querschnitte und Materialien
- Informationen über Querschnitt und Materialien sind in benutzerdefinierten Eigenschaften enthalten (Eigenschaftssätze "IDEA_CrossSection", "IDEA_MaterialSteel*").

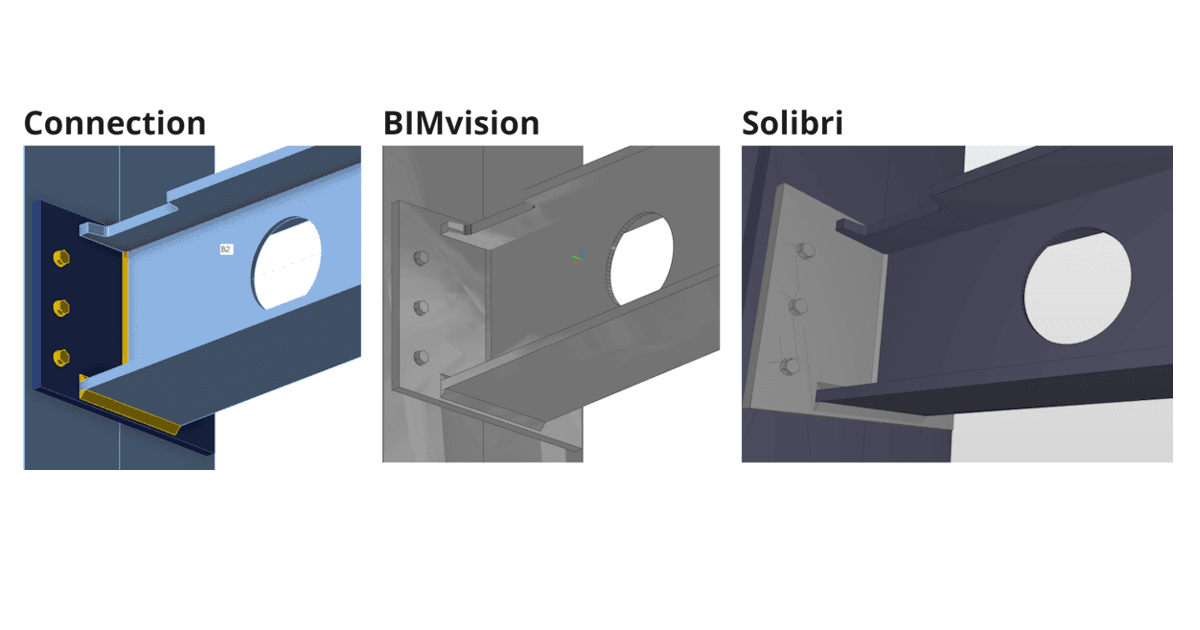

Verbesserte Öffnungen, Ausklinkungen
- Ausklinkungen und Öffnungen werden beim IFC-Export vollständig unterstützt und in IFC-Viewern korrekt dargestellt (Solibri, BIMvision und Autodesk-Viewer geprüft)
Negatives Volumen vor allem beim Export in die IFC
- Negatives Volumen mit Einschränkungen
- In IDEA 23.1.1 wurde die Unterstützung für "Typ"-Bauteil hinzugefügt
Einschränkung - Spiegelung wird nicht unterstützt (geplant für die nächste Version) - In IDEA 23.1.1 wurde die Unterstützung für "Typ"-Platten hinzugefügt
Einschränkung - negative Platten werden nach IFC exportiert und müssen im IFC-Viewer deaktiviert werden (geplant für die nächste Version)
Verbesserte Schraubenpositionierung beim Export
Verbesserter IFC-Export von kreisförmigen Verbindungsplatten mit ungleicher Netzstruktur
- Kreisförmige Platten werden korrekt in IFC exportiert
Validierte IFC-Syntax und Schema von IFC 2x3 durch BuildingSmart-Validierungswerkzeug
- https://validate.buildingsmart.org/ (Hinweis: Referenzierungsregeln werden absichtlich nicht eingehalten - Referenzierung von Schweißnähten an mehreren Kanten)
Stäbe können aus IDEA Statica in IFC exportiert werden
- Stäbe werden für den IFC-Export unterstützt
Verbesserte Positionierung der Schweißnähte
- Schweißnähte werden gemäß dem Connection Modell an den richtigen Kanten platziert
Bekannte Einschränkungen
Der IFC-Export aus der IDEA StatiCa Connection App und dem Viewer ist optimiert für den Export von 3D-Geometrie mit Parametern über Materialien und Querschnitte der enthaltenen Objekte.
Einige Software unterstützt den Import von IFC-Objekten und kann sogar IFC-Objekte in native Konstruktionsobjekte konvertieren. Wir möchten diese Möglichkeit so weit wie möglich unterstützen, können sie aber nicht für alle optimieren.
Hier können Sie den Status der Optimierung für die folgende Software sehen:
Tekla Structures 2022, 2023
- IDEA IFC-Modell kann importiert werden
- Elemente können in native Objekte "als Element" konvertiert werden
Autodesk Revit 2023, 2024
- IDEA IFC-Modell kann als verknüpftes Projekt importiert werden
Advance Steel 2023, 2024
- IDEA IFC kann nicht in Advance Steel importiert werden (Geometrie der Grenzdarstellung wird in Advance Steel nicht unterstützt)
IFC version
IFC 2x3 als Coordination View wird exportiert. (keine Option für Einstellungen)
Träger und Platten
Träger und Platten werden als verknüpfte Geometrie exportiert, so dass sie sich nicht wie ein Bemaßungsobjekt verhalten. (Advance Steel Importbeschränkung)
Schraubenlöcher
Schraubenlöcher werden exportiert, aber nicht alle Darstellungsprogramme und Werkzeuge unterstützen deren Anzeige.
Eigenschaften
Die exportierten Eigenschaften sind nur SI-Einheiten.
