Betonblokk szabványellenőrzése indiai szabványok szerint

Beton nyomásban

A beton nyomásban való ellenőrzésére két lehetőség áll rendelkezésre:

1.  IS 800, Cl. 7.4 szerint
2.  IS 456, Cl. 34.4 szerint

Beton nyomásban ellenőrizve IS 800, Cl. 7.4 szerint

A maximális nyomási feszültség nem haladhatja meg a $0.6 f_{ck}$ értékkel egyenlő nyomási szilárdságot, ahol $f_{ck}$ a beton jellemző kockaszilárdsága. A habarcs szilárdsága feltételezetten magasabb, mint a betonalapozásé. A Cl. 7.4.3.1 megadja az oszloptalpak minimális vastagságának képletét:

$$t_s = \sqrt{2.5 w c^2 \gamma_{m0} / f_y} > t_f$$

ahol:

•  $w$ – egyenletes nyomás alulról a talplemezre a tényezős terhelési axiális nyomóerő alatt
•  $c$ – az oszloptalplemez átfedése az oszlopon
•  $f_y$ – az oszloptalplemez folyáshatára
•  $t_f$ – az oszlop övlemezének vastagsága
•  $\gamma_{m0} = 1.1$ – a folyás által meghatározott ellenállás részleges biztonsági tényezője – IS 800, 5. táblázat; szerkeszthető a Kódbeállításokban

A képlet átírható az átfedés meghatározásához azzal a feltételezéssel, hogy $w = 0.6 f_{ck}$:

$$c = t_s \sqrt{\frac{f_y}{1.5 f_{ck} \gamma_{m0}}}$$

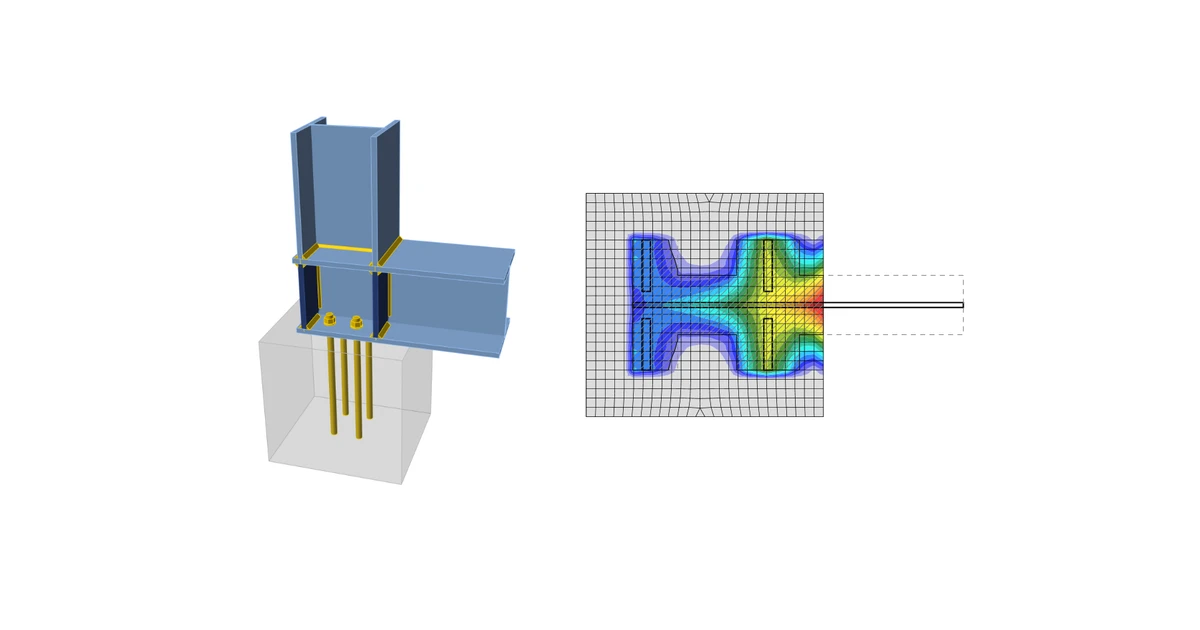

Az $A_{c,eff}$ terület az oszlop (merevítőkkel együtt) keresztmetszetének a talplemezzel való metszéspontját $c$ átfedéssel eltolva határozza meg. Egy másik terület, $A_{FEM,eff}$ a talplemez és a betonalapozás (habarcs) közötti érintkezési területet határozza meg végeselem-módszerrel. A nyomóerőknek ellenálló terület, $A_{eff}$ e két terület, $A_{c,eff}$ és $A_{FEM,eff}$ metszéspontja. A $0.6 f_{ck}$ nyomási szilárdságot ezen az $A_{eff}$ területen feltételezik a végső határállapotnál.

A beton nyomásban való ellenőrzése feszültségek formájában történik:

$$\sigma_c \le w$$

ahol:

•  $\sigma_c = \frac{N_c}{A_{eff}}$ – átlagos nyomási feszültség a talplemez alatt
•  $N_c$ – nyomóerő
•  $w = 0.6 f_{ck}$ – a beton nyomási ellenállása

Beton nyomásban ellenőrizve IS 456, Cl. 34.4 szerint

A maximális nyomási feszültség nem haladhatja meg a $0.45 f_{ck} \cdot \min \left \{ \sqrt{\frac{A_1}{A_2}}, \, 2 \right \}$ értékkel egyenlő nyomási szilárdságot, ahol:

•  $f_{ck}$ – a beton jellemző kockaszilárdsága; a habarcs szilárdsága feltételezetten magasabb, mint a betonalapozásé
•  $A_1$ – az alátámasztási terület, amelyet a legnagyobb, az alapban teljesen elhelyezkedő gúla vagy kúp csonk alsó alapjának területeként kell venni, amelynek felső alapja a ténylegesen terhelt terület, és amelynek oldaldőlése egy függőleges két vízszinteshez
•  $A_2$ – végeselem-módszerrel meghatározott nyomási terület (egyenlő $A_{FEM,eff}$-vel)

A beton nyomásban való ellenőrzése feszültségek formájában történik:

$$\sigma_c \le w$$

ahol:

•  $\sigma_c = \frac{N_c}{A_{2}}$ – átlagos nyomási feszültség a talplemez alatt
•  $N_c$ – nyomóerő
•  $w = 0.45 f_{ck} \cdot \min \left \{ \sqrt{\frac{A_1}{A_2}}, \, 2 \right \}$ – a beton nyomási ellenállása

Nyírás átadása

A talplemezen ható nyíróerő feltételezetten az oszlopból a betonalapozásba az alábbiak útján adódik át:

1. Súrlódás a talplemez és a beton/habarcs között
2. Nyírófog
3. Horgonycsavarok
