Het beperken van korte lijnen in DXF-import voorkomt problemen tijdens het genereren van de mesh en voorkomt onderbrekingen in de analyse door te korte lijnen. De minimale afstand tussen twee punten wordt gecontroleerd aan de hand van een ingestelde limiet, die gedefinieerd is als 1/50 van de begrenzingsbox van de doorsnede.

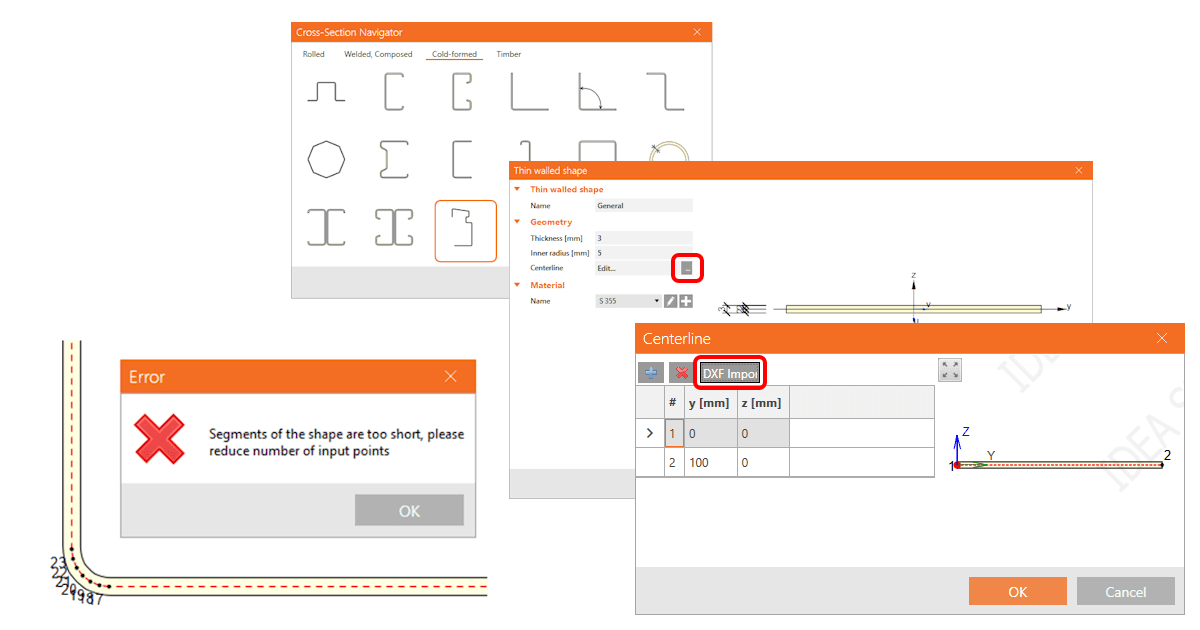

Als de afstand tussen twee punten onder deze limiet valt, krijgt de gebruiker onmiddellijk een melding dat de punten te dicht bij elkaar liggen en wordt het importeren van de geometrie uit het DXF-bestand gestopt. Deze maatregel dwingt gebruikers om de geometrie in het DXF-bestand aan te passen aan de gespecificeerde voorwaarden voordat ze verder gaan.
Dit biedt een oplossing voor het probleem waarbij analyses kunnen worden verstoord of de toepassing kan vastlopen door de aanwezigheid van te korte randen in de doorsnededefinitie, waardoor gebruikers niet zeker weten waar het probleem vandaan komt. Door gebruikers duidelijk te informeren over niet-conforme geometrie op het moment van importeren, kan het probleem snel worden geïdentificeerd en gecorrigeerd, waardoor het analyseproces soepeler verloopt.
U kunt meer lezen over het maken van uw eigen opbouwdoorsnede in Hoe maak en gebruik ik een aangepaste doorsnede en over het importeren van een algemene plaat vanuit een DXF in Hoe importeer ik een plaat vanuit DXF.
Uitgebracht in IDEA StatiCa patch 23.1.2.
