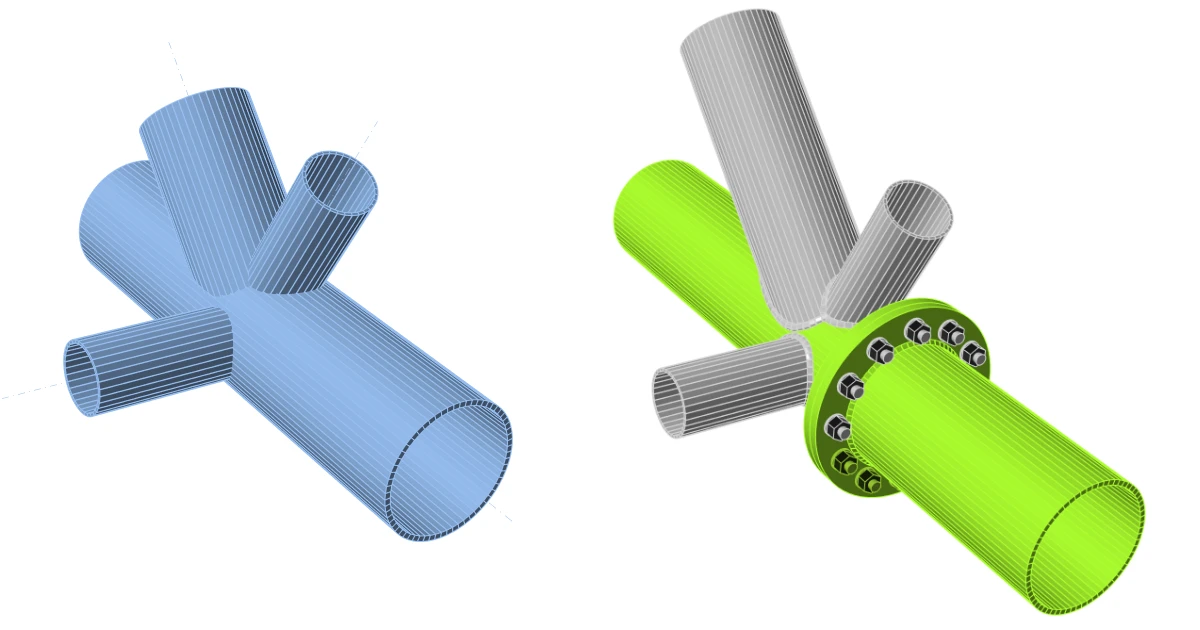

1 Novo projeto

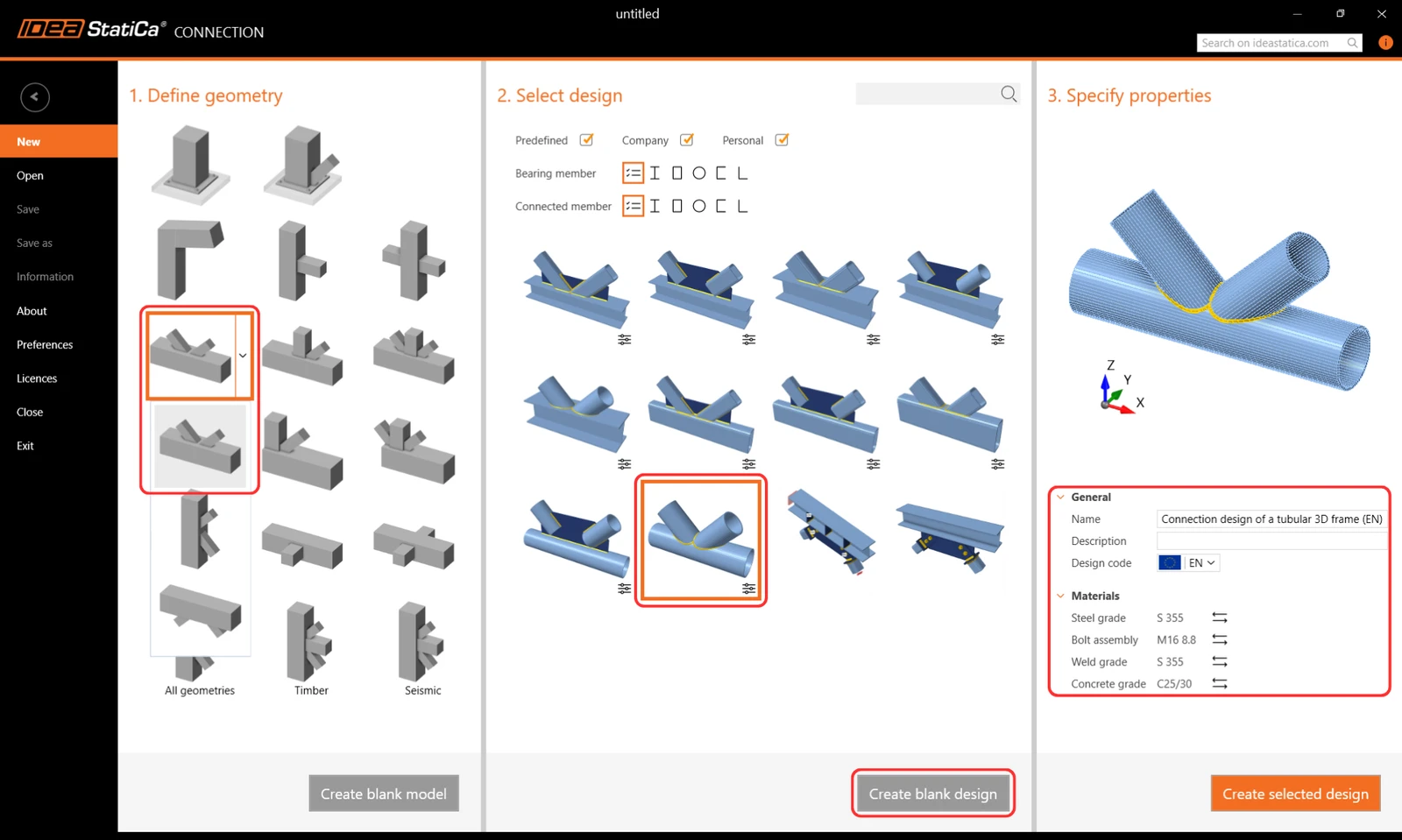

Vamos iniciar a aplicação IDEA StatiCa Connection (descarregue a versão mais recente). Crie um novo projeto selecionando o modelo mais próximo do projeto desejado. Selecione a classe de aço desejada (S355) e o código de cálculo (EN). Pode também preencher o nome e a descrição do projeto.
Como não existe um modelo adequado diretamente, utilizaremos o projeto vazio apenas com a geometria predefinida. Portanto, pressione o botão Create blank design.
2 Geometria
Comece com a modificação da geometria da junta. Clicar com o botão direito na viga contínua na cena 3D (ou utilizando o botão na lista de propriedades) abre o menu de contexto com todas as ações disponíveis para as vigas. Utilize o botão lápis para editar a secção transversal existente.

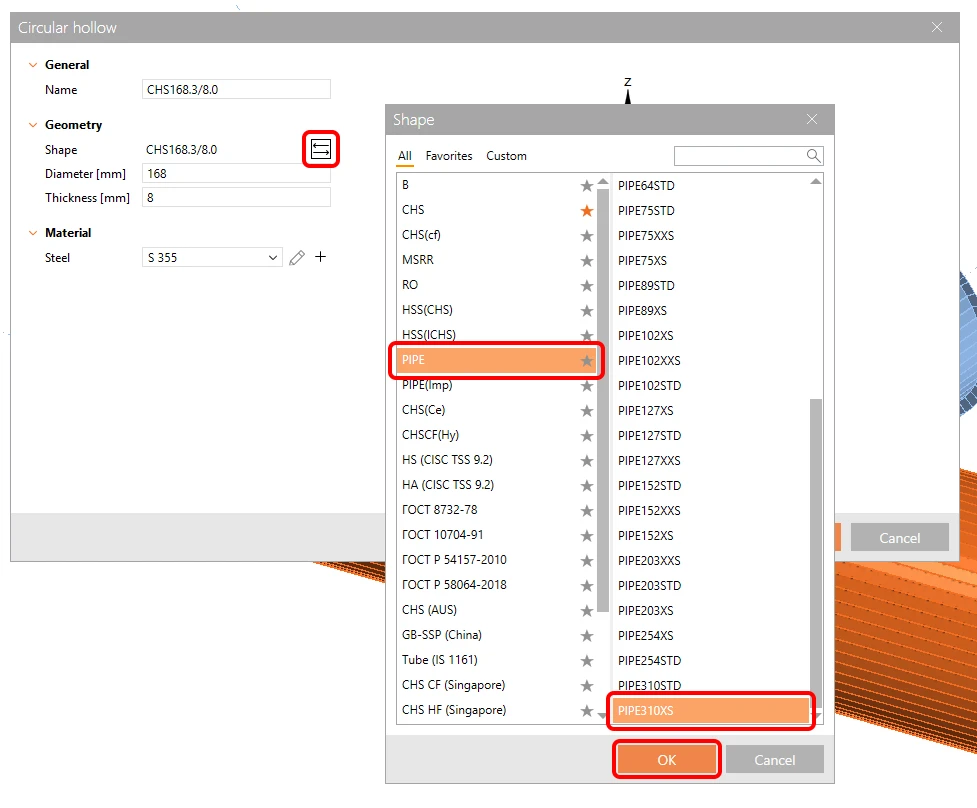

Abra a biblioteca e selecione a secção transversal PIPE310XS. Confirme com OK.

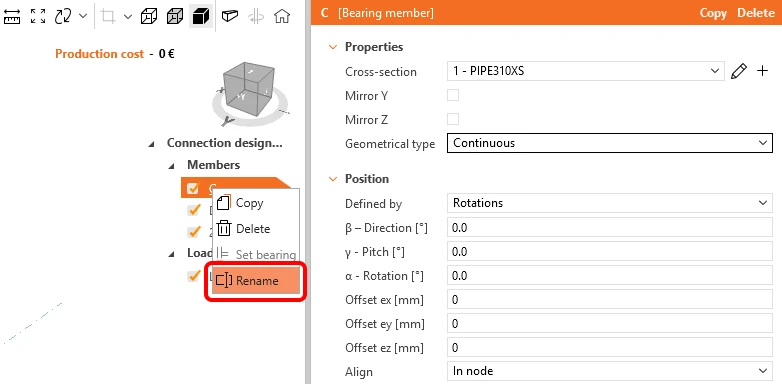

Altere o nome do elemento para C1 utilizando o botão direito do rato.
E altere o tipo geométrico do elemento C1 de contínuo para terminado.

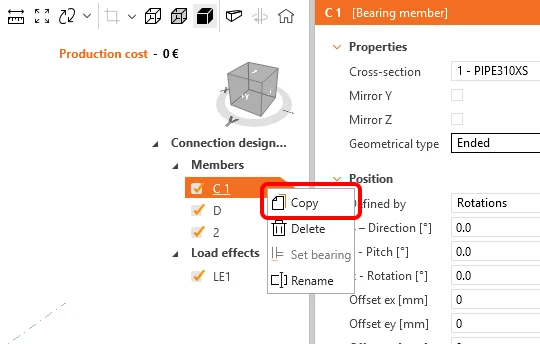

Aproveite o elemento já preparado e copie-o: Clique com o botão direito do rato no item C1 na lista de entidades e selecione o comando Copy.

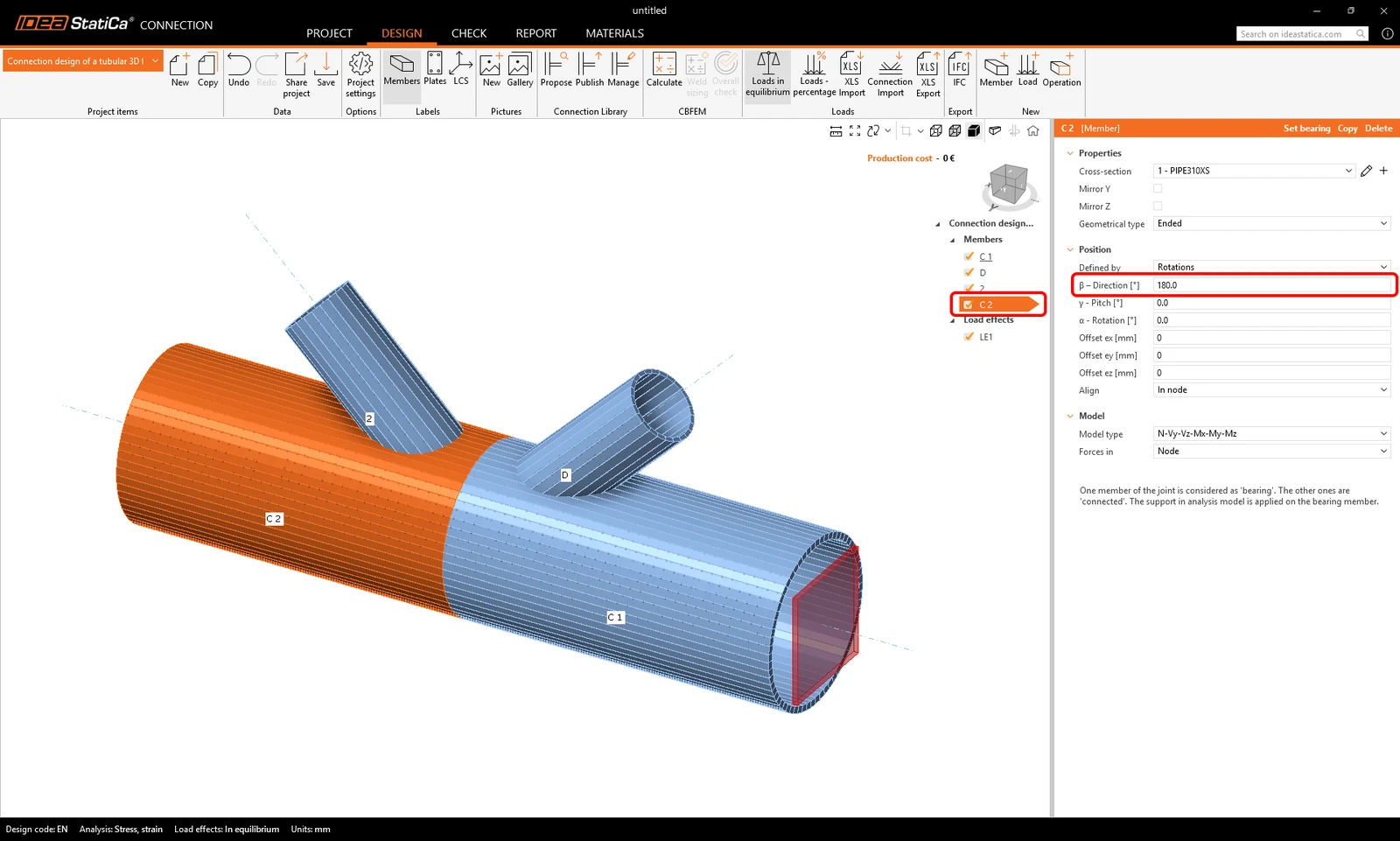

Renomeie o elemento recém-adicionado para C2 e defina a sua direção (beta) para 180°.
Proceda com a alteração da secção transversal nas diagonais.
Clique com o botão direito do rato no elemento D na janela 3D e escolha lápis para alterar o tamanho da secção transversal. Selecione a secção transversal PIPE 152STD.

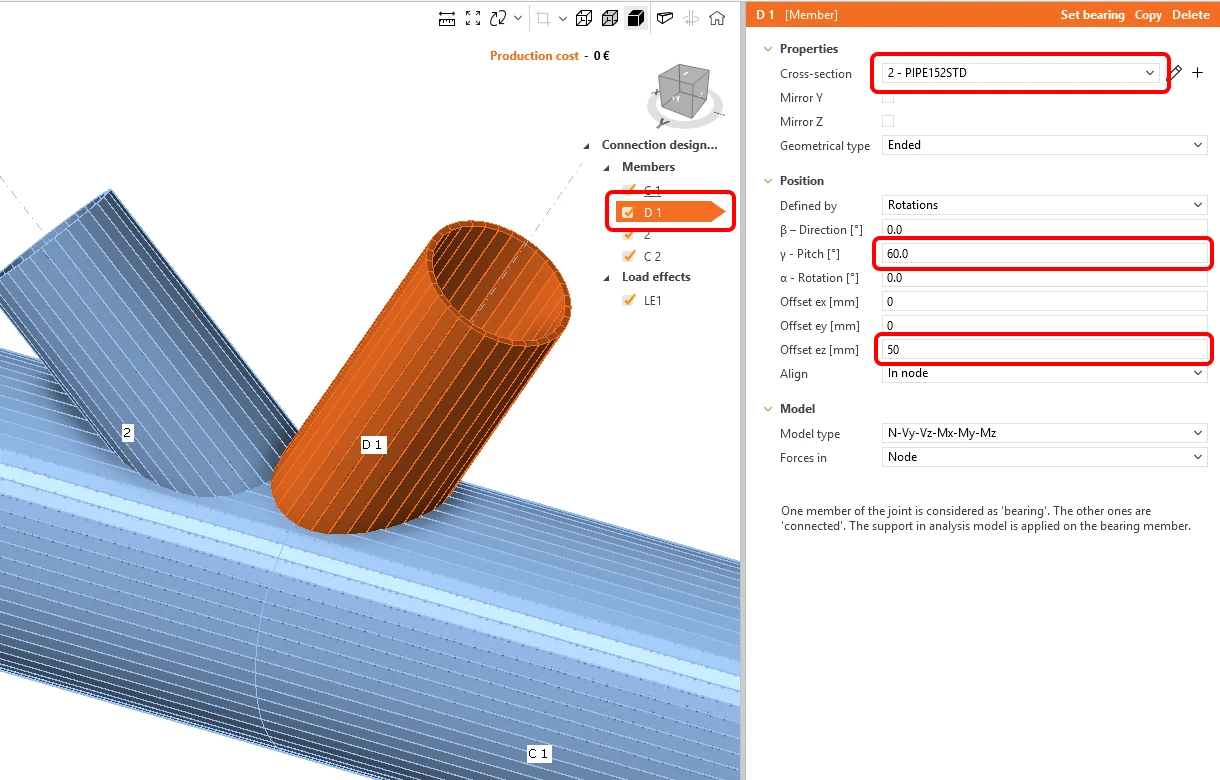

Renomeie o elemento para D1 e altere as suas propriedades conforme mostrado na imagem abaixo.

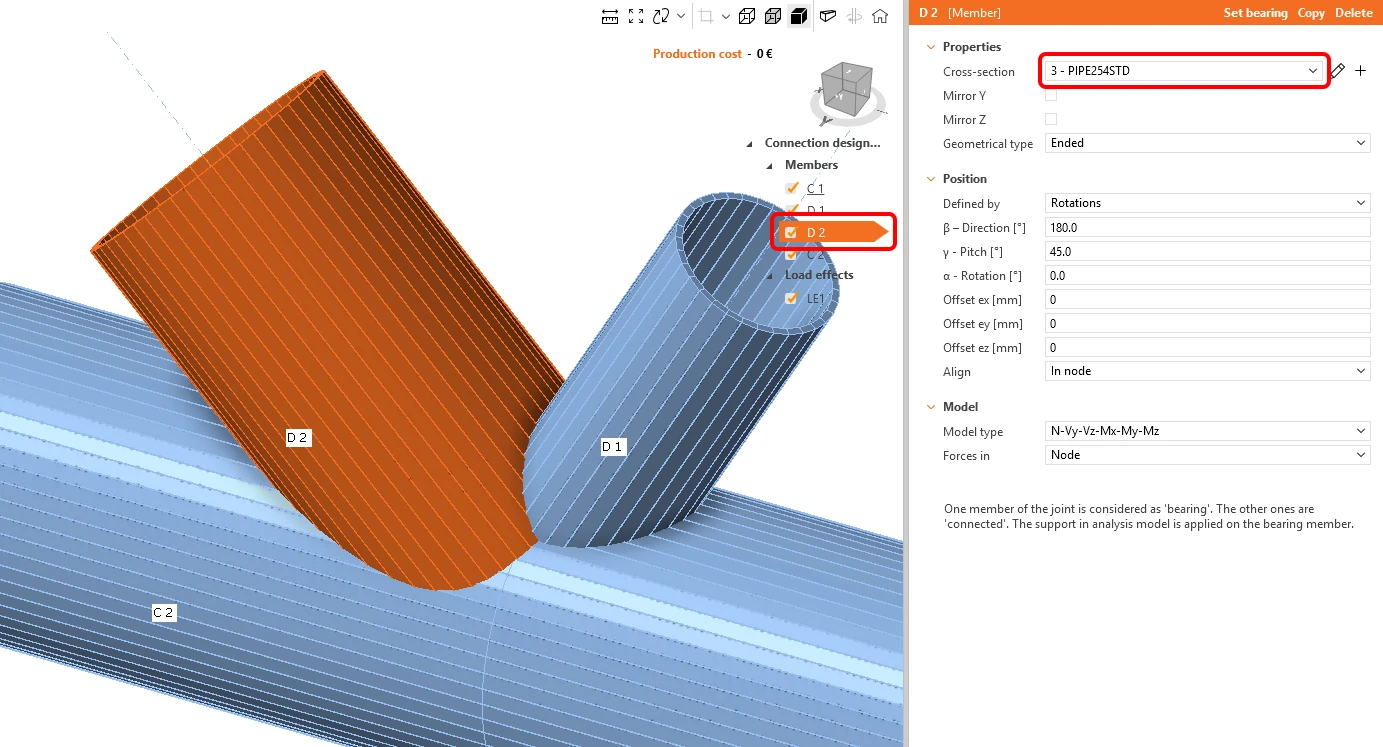

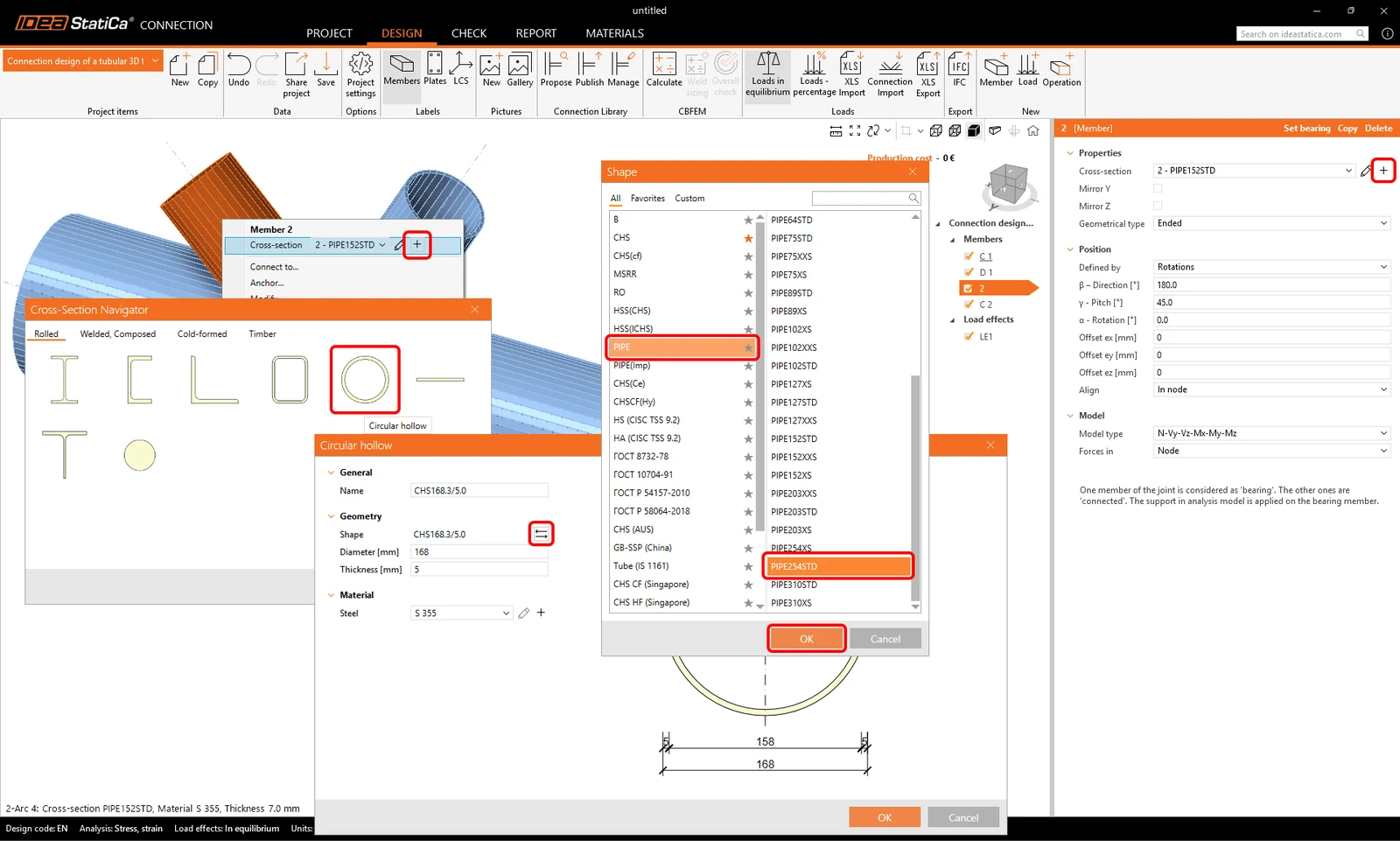

Proceda para o segundo elemento diagonal. Utilize o botão mais para definir uma nova secção transversal e escolha PIPE 254STD na biblioteca.
Altere o nome do elemento para D2.

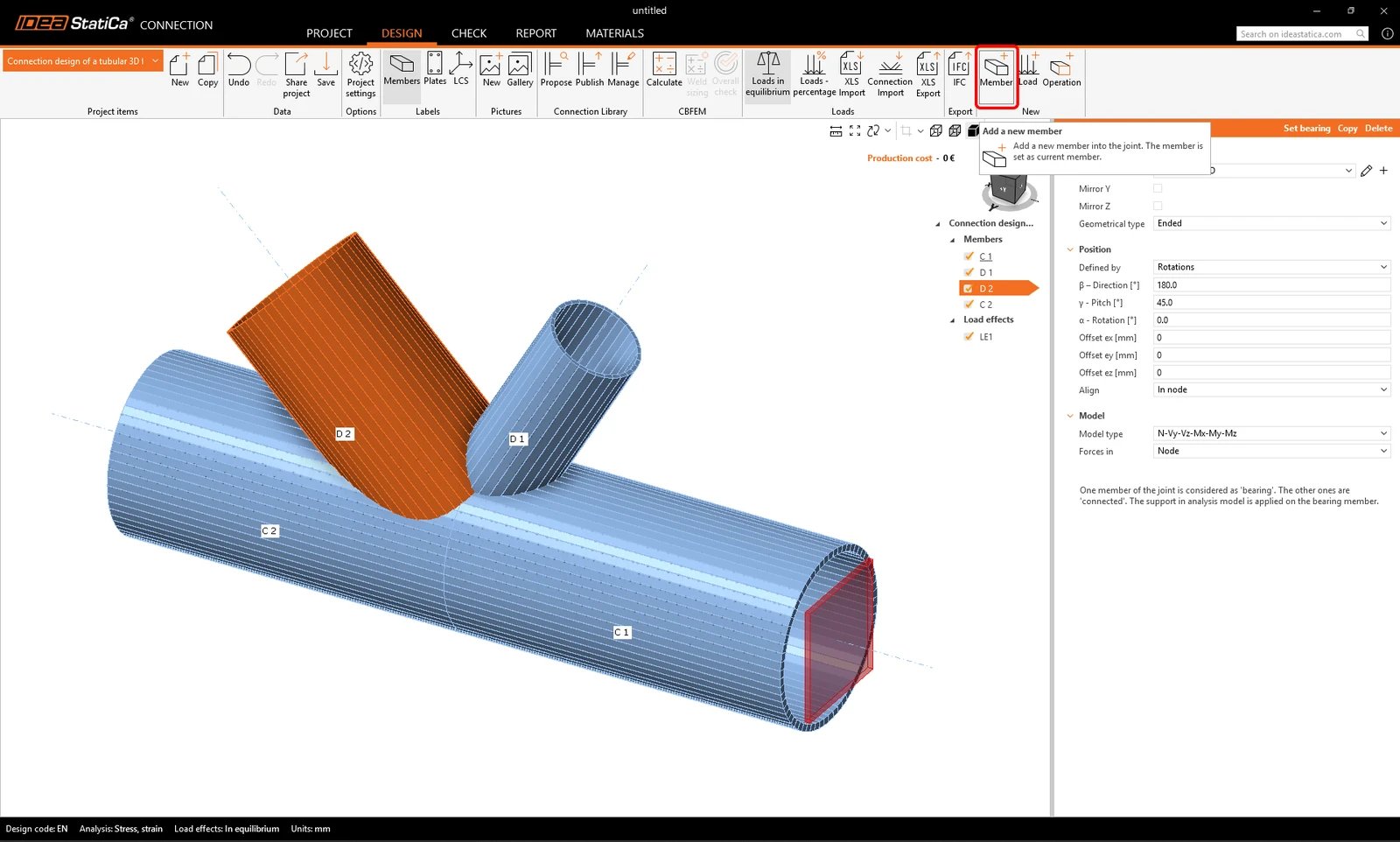

Agora adicione outro elemento – pode fazê-lo utilizando o novo botão Member na faixa de opções superior.

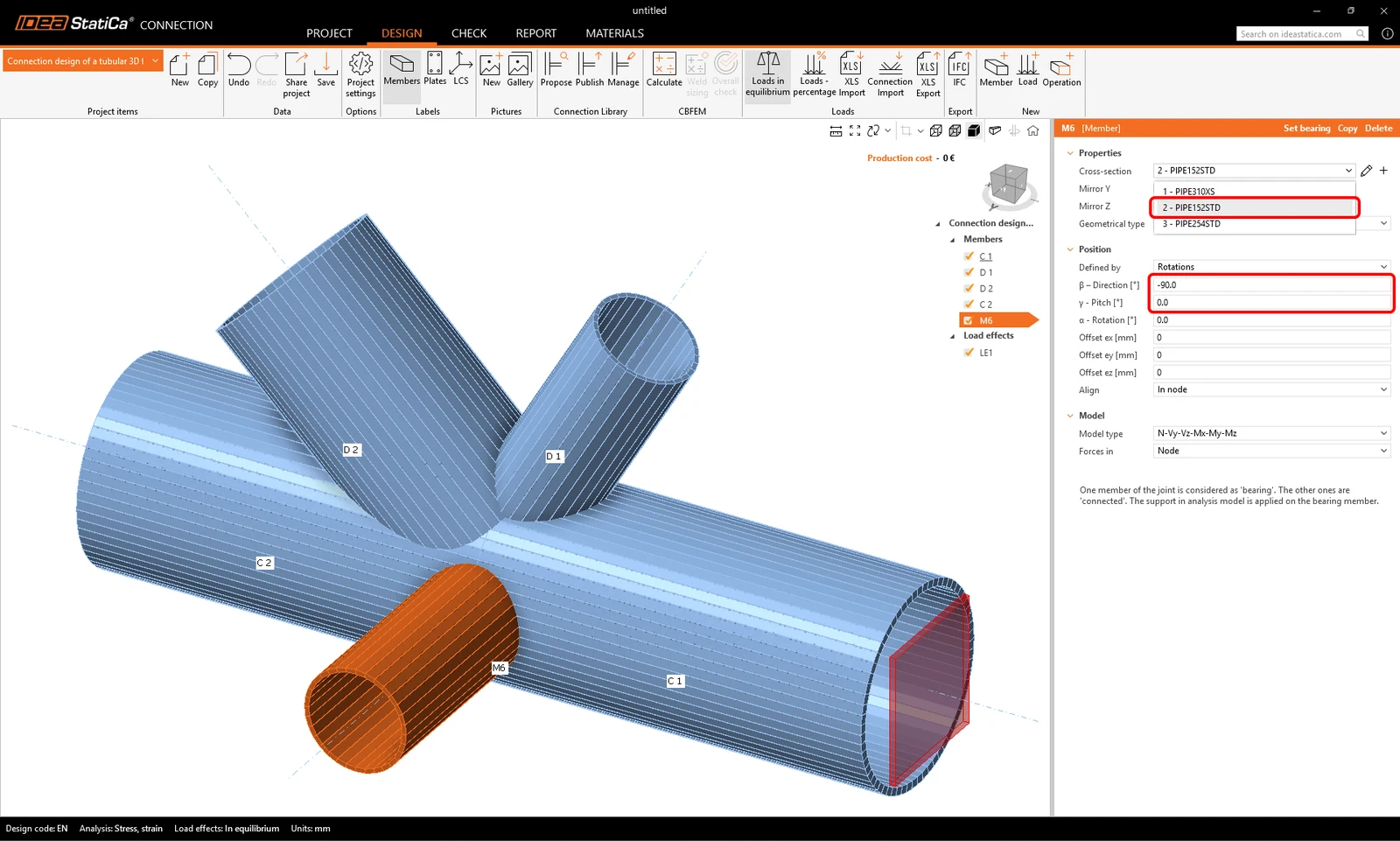

Agora pode alterar as propriedades do novo elemento M6: secção transversal: PIPE 152STD, direção beta = -90 °, inclinação gamma = 0.
3 Efeitos das ações
Continue com os Efeitos das ações. Um efeito de ação foi adicionado automaticamente. É necessário introduzir todas as forças internas na tabela. A opção Loads in equilibrium está ativada automaticamente. Pode inserir os valores manualmente ou utilizar copiar+colar dos valores da tabela seguinte.
Copie os valores a partir daqui:
| N [kN] | Vy [kN] | Vz [kN] | Mx [kNm] | My [kNm] | Mx [kNm] |
| 509 | 21 | 227 | 0 | -160 | 0 |
| -63 | 0 | 0 | 0 | 0 | 0 |
| -84 | 0 | 0 | 0 | 0 | 0 |
| 537 | -21 | -113 | 0 | -163 | 0 |
| 42 | 0 | 0 | 0 | 0 | 0 |
Cole os valores utilizando o botão XLS Import. Marque a caixa Replace existing loads.
As forças foram aplicadas ao modelo e este está pronto para ser calculado.
4 Projeto
Vamos combinar o modelo da Connection Library com operações de fabricação adicionais.

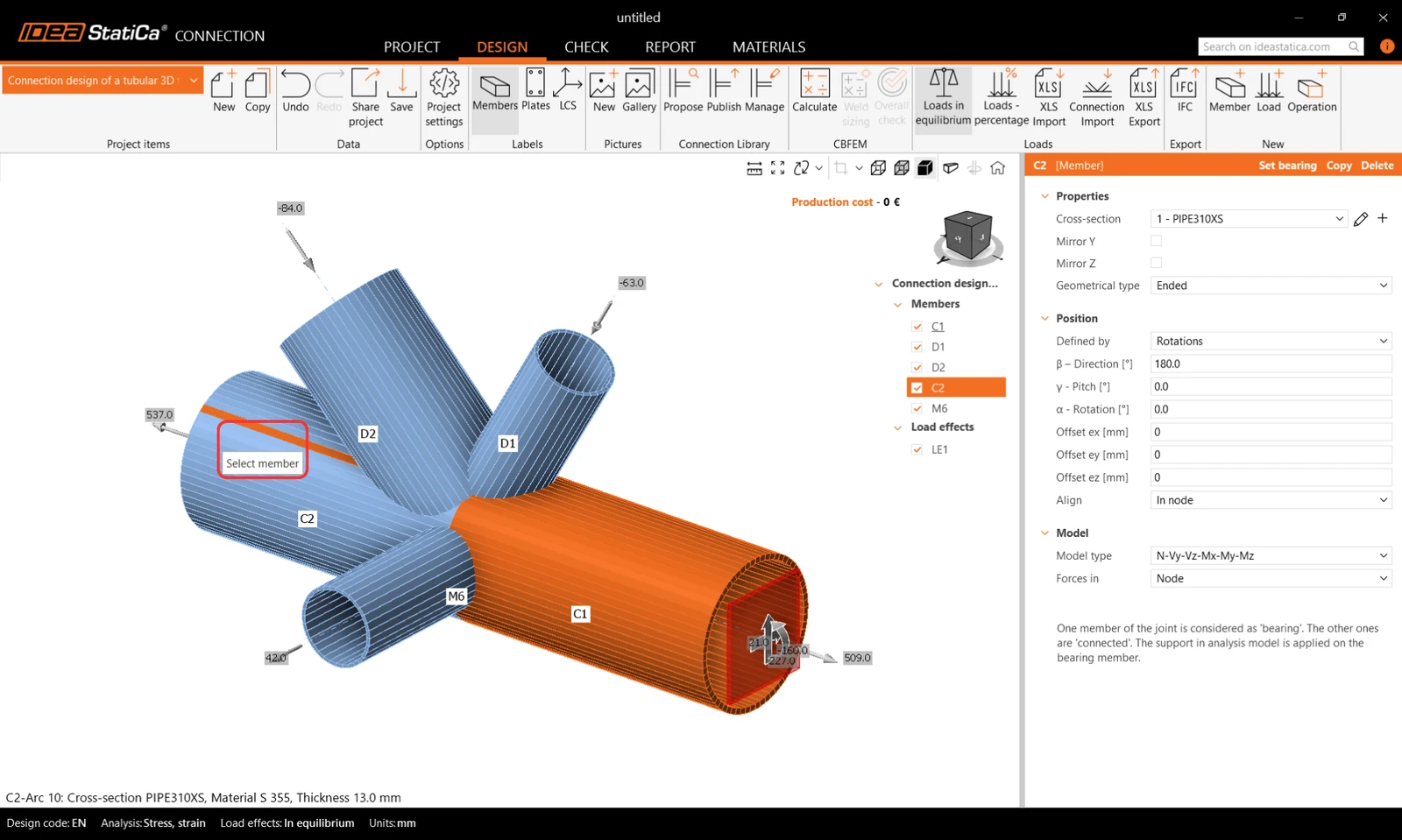

Comece com o clique do botão direito do rato no elemento C1 na cena 3D. Escolha o comando Connect to no menu de contexto.
Agora escolha o segundo elemento a ligar (elemento C2).
A Connection Library abre com modelos adequados para escolher. Selecione o modelo parametrizado como abaixo:
Confirme o material na tabela de conversão.
O modelo foi aplicado, e pode ver a placa de extremidade PP1. Como precisamos de ajustar mais parâmetros do que o modelo parametrizado permite, vamos explodir o modelo.
Defina as propriedades da operação de fabricação PP1 conforme a figura abaixo.
Ligue os outros elementos através do Cut na biblioteca de operações na faixa de opções superior.
Altere as propriedades da operação CUT1. Siga a figura abaixo:
Agora pode aproveitar a operação já definida e criar uma cópia dela clicando com o botão direito do rato e escolhendo o comando Copy.
Altere as propriedades da operação CUT2 seguindo a figura abaixo:

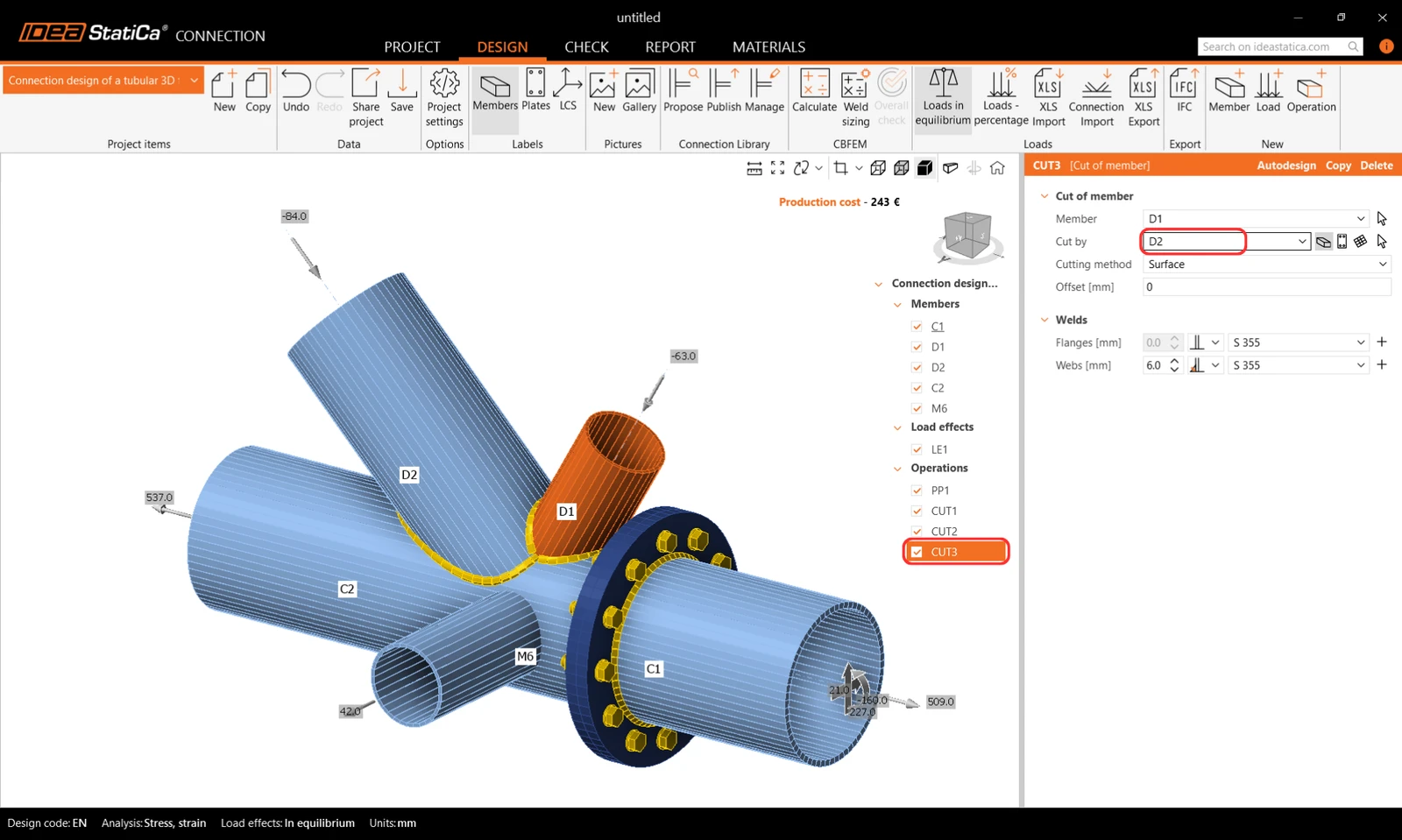

Copie a operação de fabricação CUT2 e altere as propriedades da CUT3 seguindo a figura:
O último passo no projeto da junta é copiar a CUT3. Altere as propriedades da CUT4 seguindo a figura abaixo:
O modelo está completo e pronto para ser calculado.
5 Cálculo e verificação
Inicie a análise clicando em Calculate na faixa de opções. O modelo de análise é gerado automaticamente, o cálculo baseado em CBFEM é realizado, e podemos ver a verificação geral apresentada juntamente com os valores básicos dos resultados da verificação.

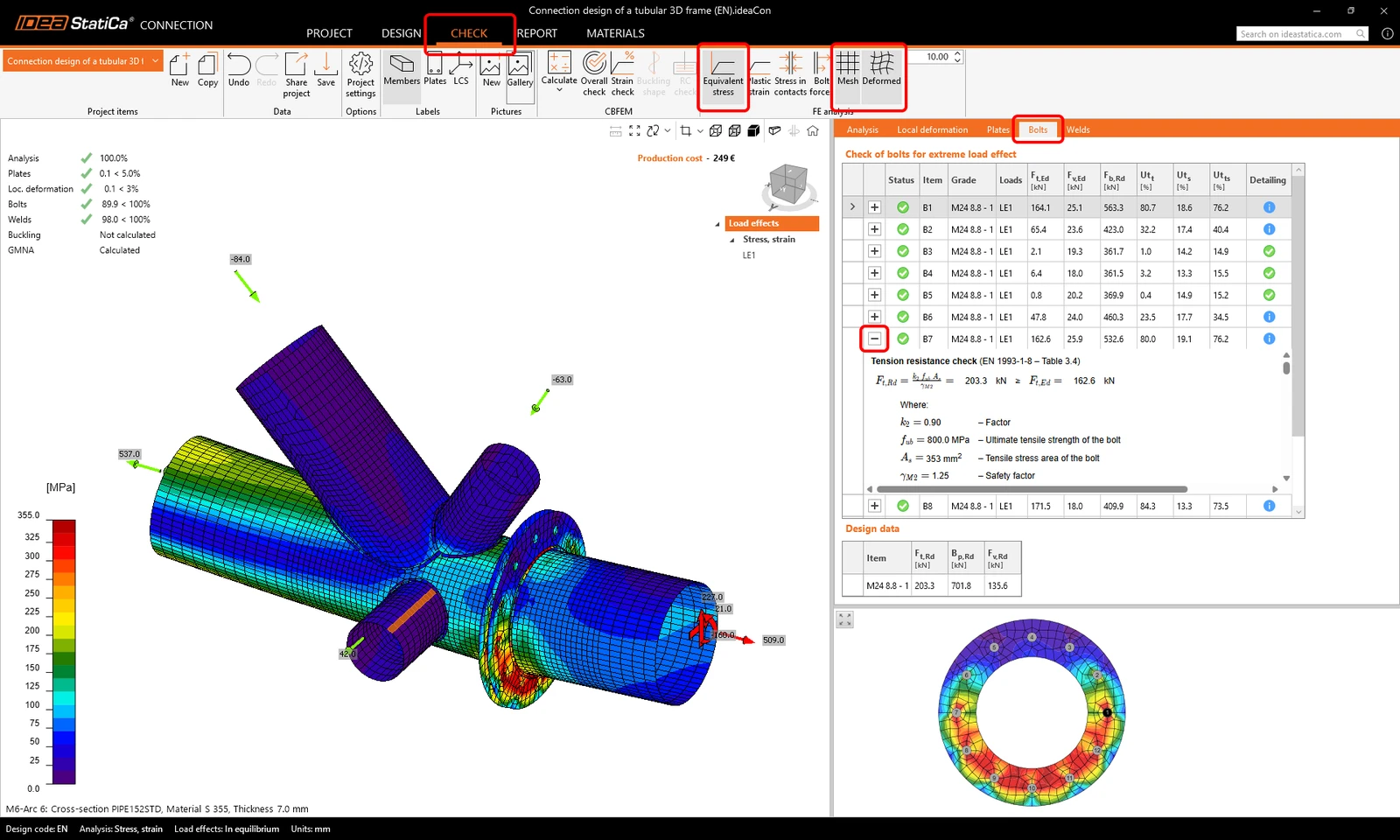

Escolha o separador Check e ative a vista de Equivalent stress, Mesh e Deformed model. Pode também consultar os resultados detalhados, por exemplo, para Bolts; para ver os resultados detalhados, por exemplo, para o parafuso B7, expanda a linha.
6 Relatório

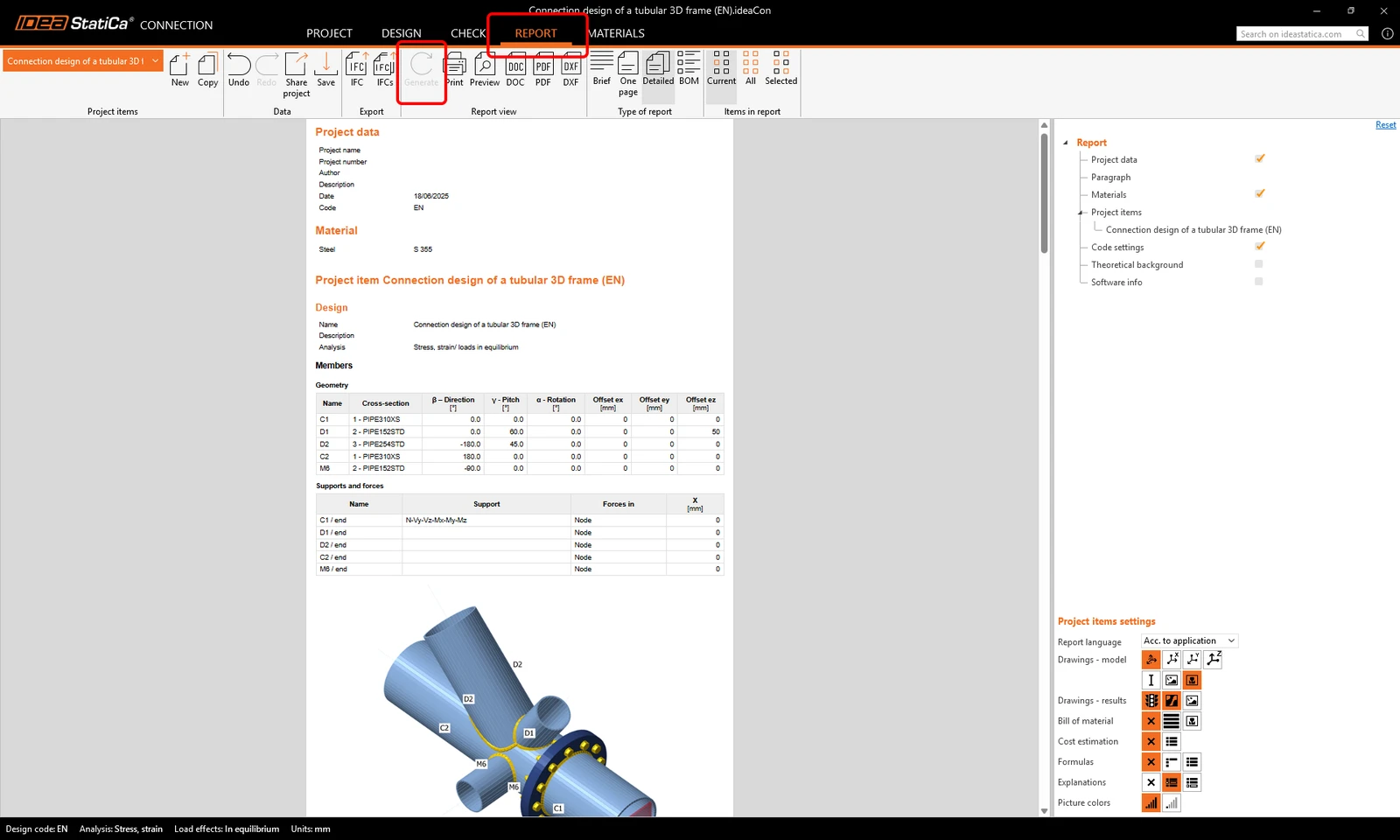

Por fim, vá ao separador Report e pressione Generate. O IDEA StatiCa oferece um relatório totalmente personalizável para imprimir ou guardar num formato editável.
Projetou, otimizou e verificou normativamente uma junta de aço estrutural de acordo com o Eurocódigo (EN).
