SCIA Engineer BIM-link voor constructief betonontwerp (EN)

ConcreteTutorialsBIM linkSCIA EngineerRCS

SCIA Engineer BIM-link voor constructief betonontwerp (EN)

Dit artikel is ook beschikbaar in

In deze tutorial leert u hoe u de BIM-link tussen SCIA Engineer en IDEA StatiCa Concrete activeert, hoe u een volledige constructie importeert en hoe u deze ontwerpt met IDEA StatiCa.

1 Hoe u de link activeert

$Download en installeer (als administrator) de nieuwste versie van IDEA StatiCa$
$Zorg ervoor dat u de ondersteunde versie van SCIA Engineer gebruikt$

Als u voor de eerste keer importeert, moet u het genereren van ontwerpgroepen en staven instellen.

Het geïmporteerde model ziet eruit zoals op de volgende afbeelding. Voor een beter overzicht kunt u de weergave van alle staven inschakelen als All solids. Schakel ook over naar ontwerpgroepen en selecteer DG2, omdat u alle liggers, gemarkeerd in het hoofdvenster, tegelijk wilt controleren.

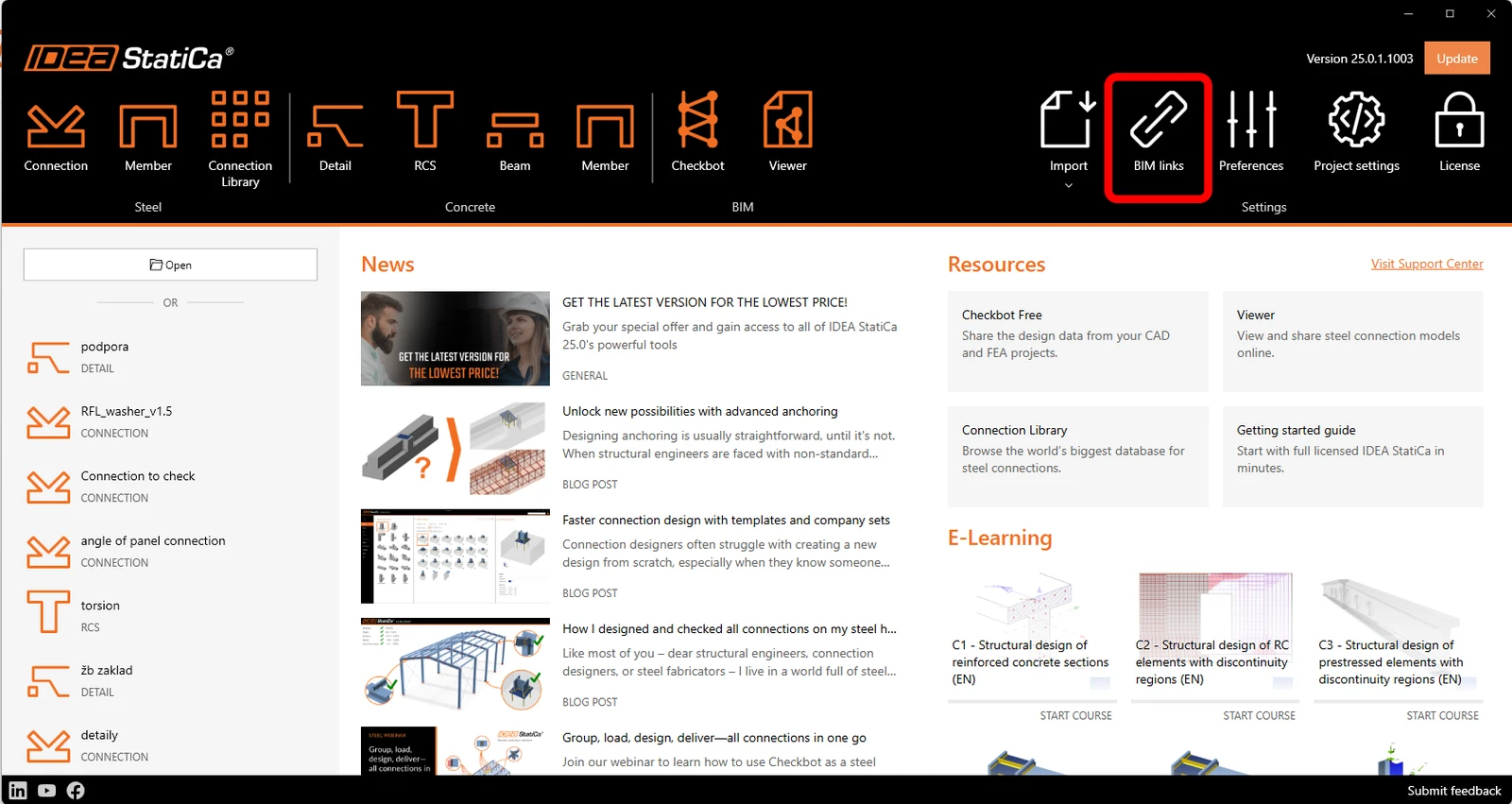

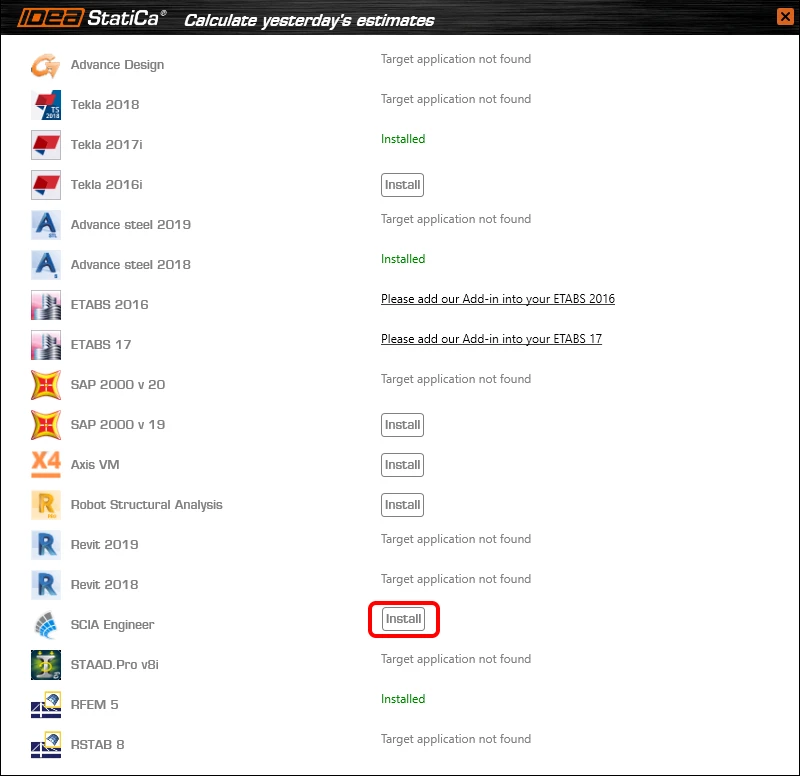

Selecteer de software waarin de IDEA StatiCa BIM-link moet worden geïntegreerd, klik op de knop Install en controleer de status Installed.

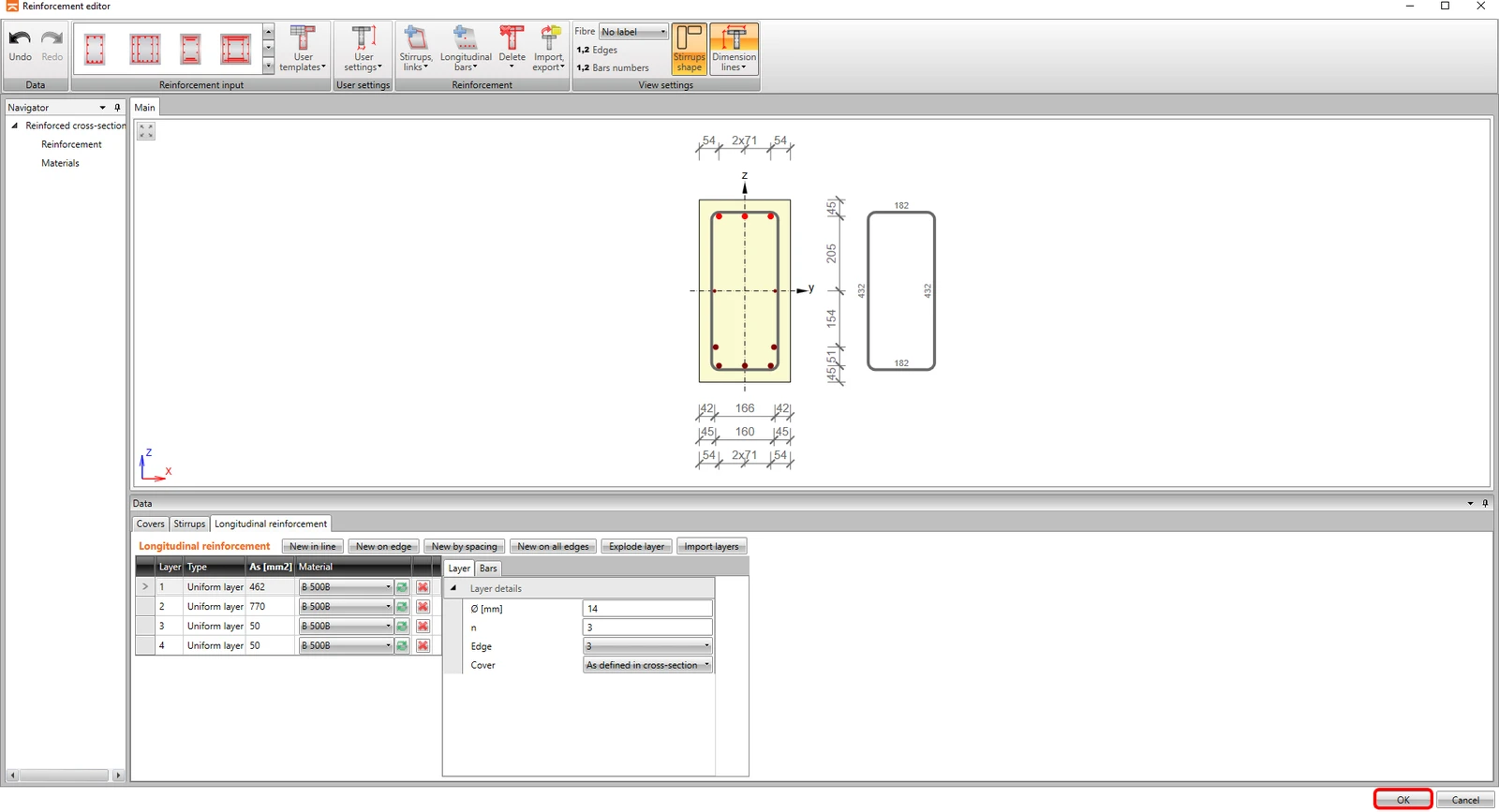

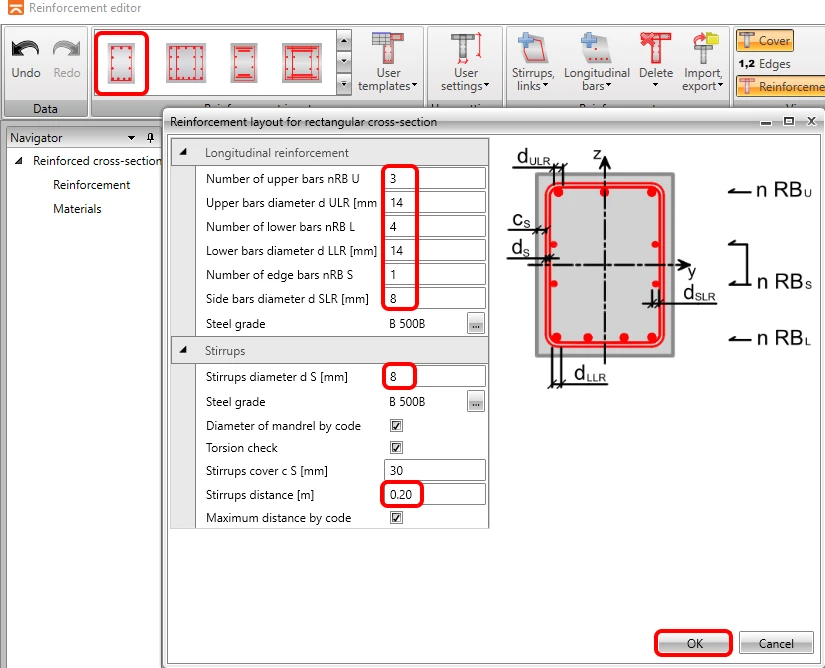

De volgende stap is het invoeren van wapening . Voor het gemak van deze tutorial gebruikt u gegenereerde wapeningszones. Door op de vorm van de doorsnede van zone A-A te klikken, opent u de wapeningseditor.

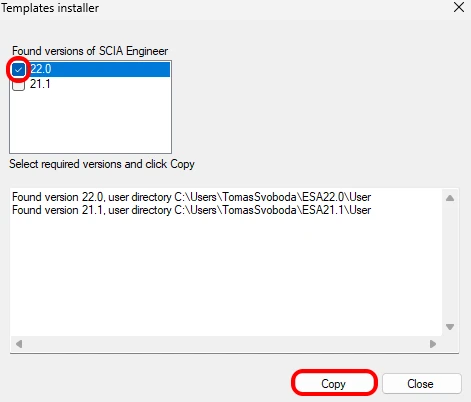

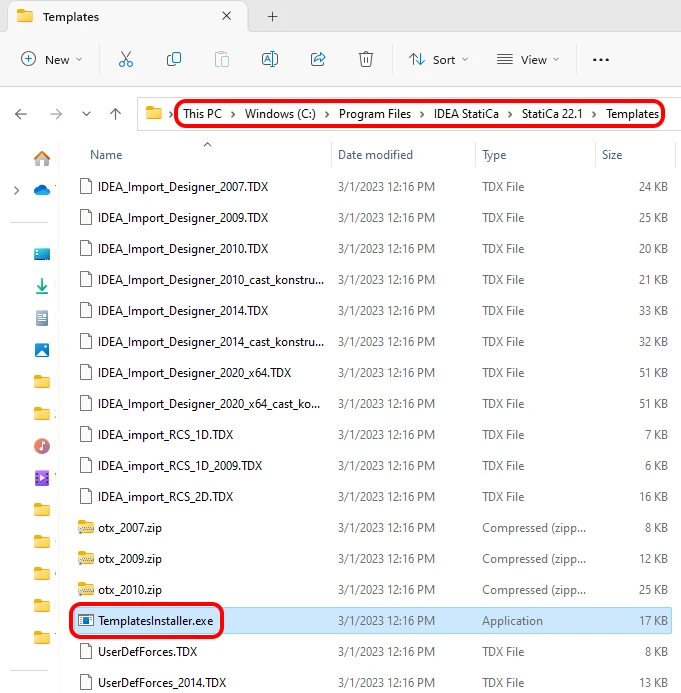

Selecteer de versie van SCIA Engineer waarin de templates moeten worden geïnstalleerd.

Opmerking: In de nieuw uitgebrachte versie SCIA Engineer 26 is er een probleem met het genereren van het XML-bestand, waardoor SCIA vastloopt. We raden aan om voor deze BIM-link SCIA Engineer 25 of ouder te gebruiken totdat dit probleem is opgelost.

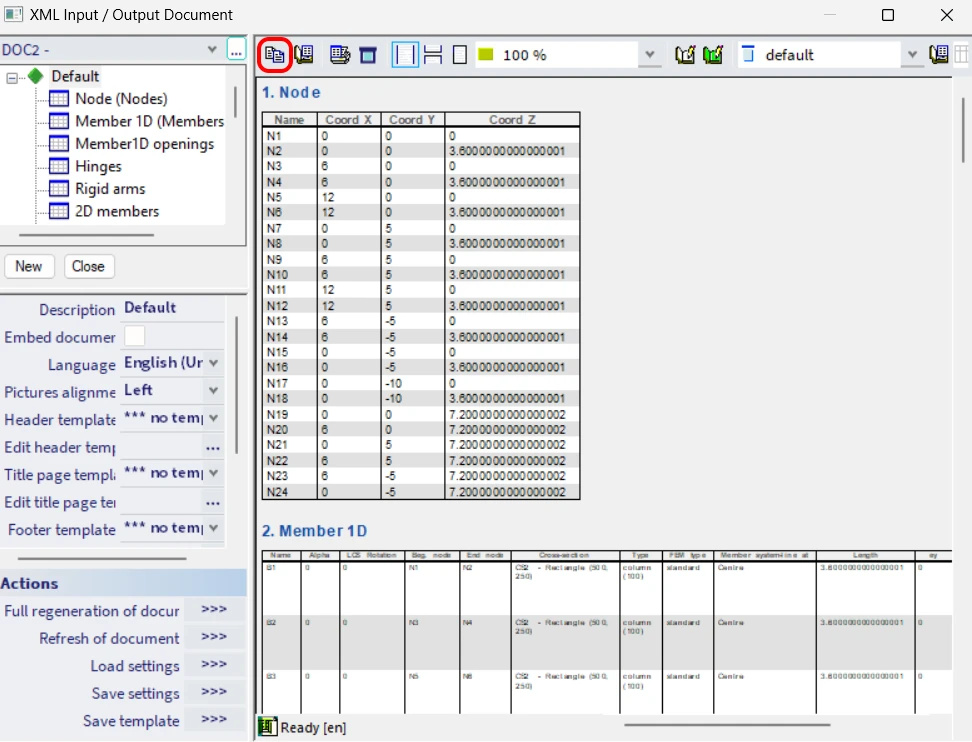

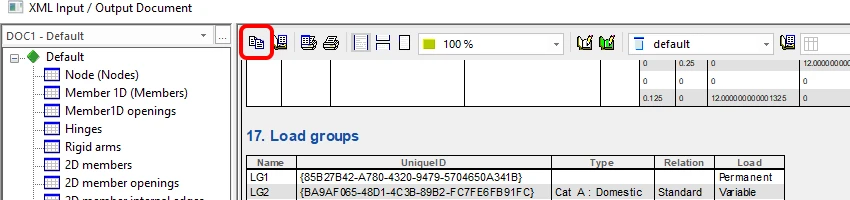

Na Copy bent u klaar voor de export van het model.

2 Export

Ga verder met het wapenen van zone B-B, opnieuw door op de vorm van de doorsnede te klikken.

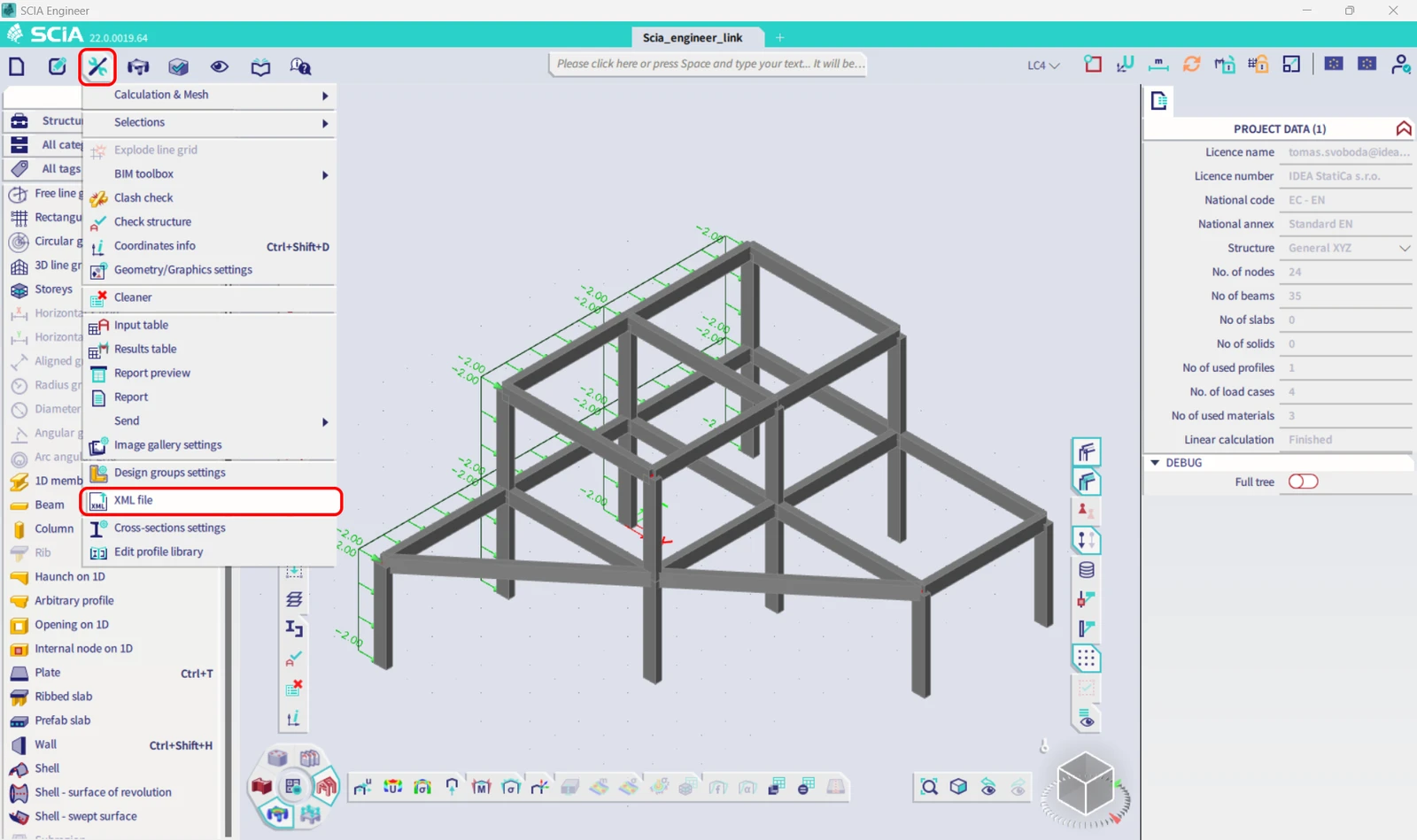

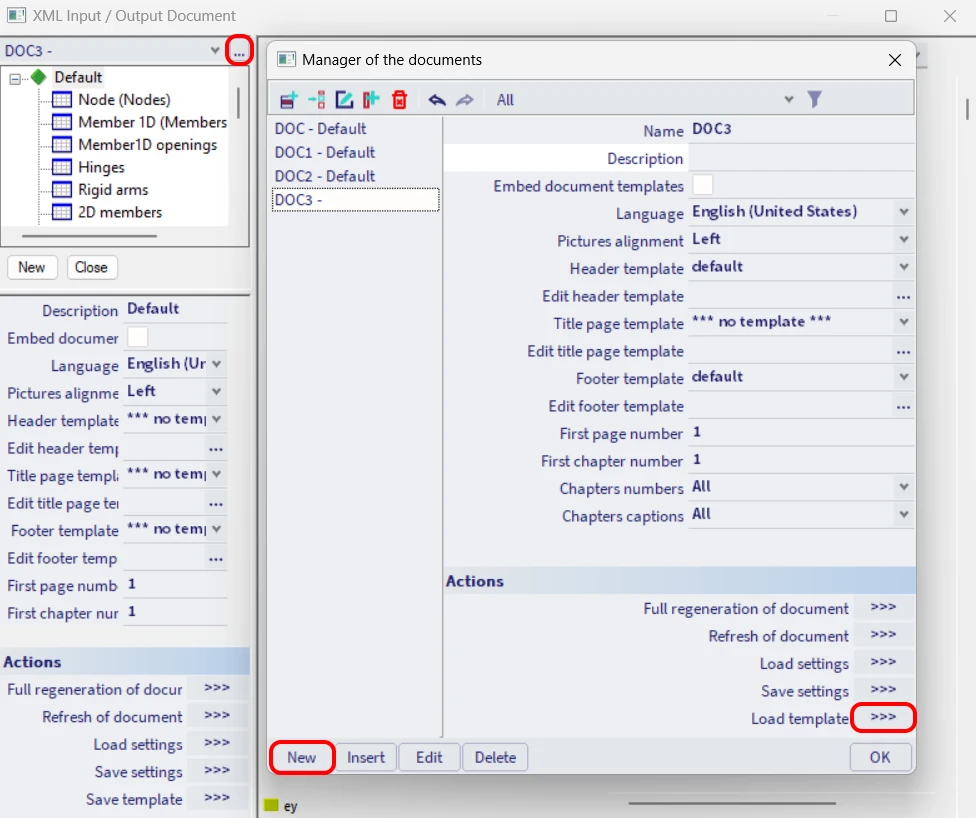

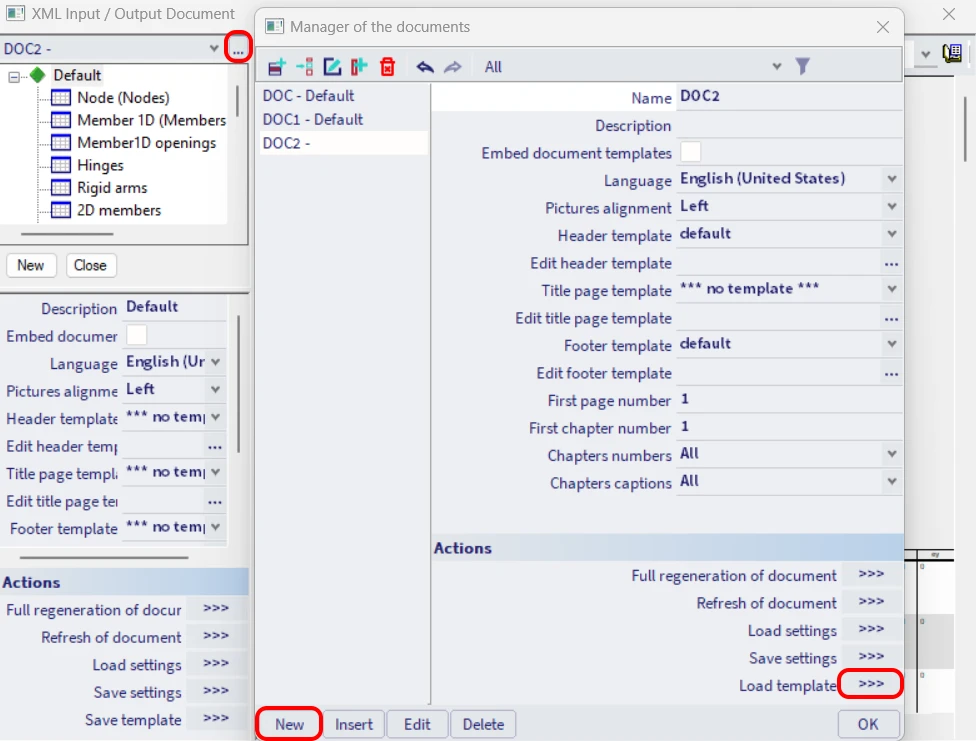

Maak een nieuw XML Input/Output-document aan en laad een van de geïnstalleerde templates .

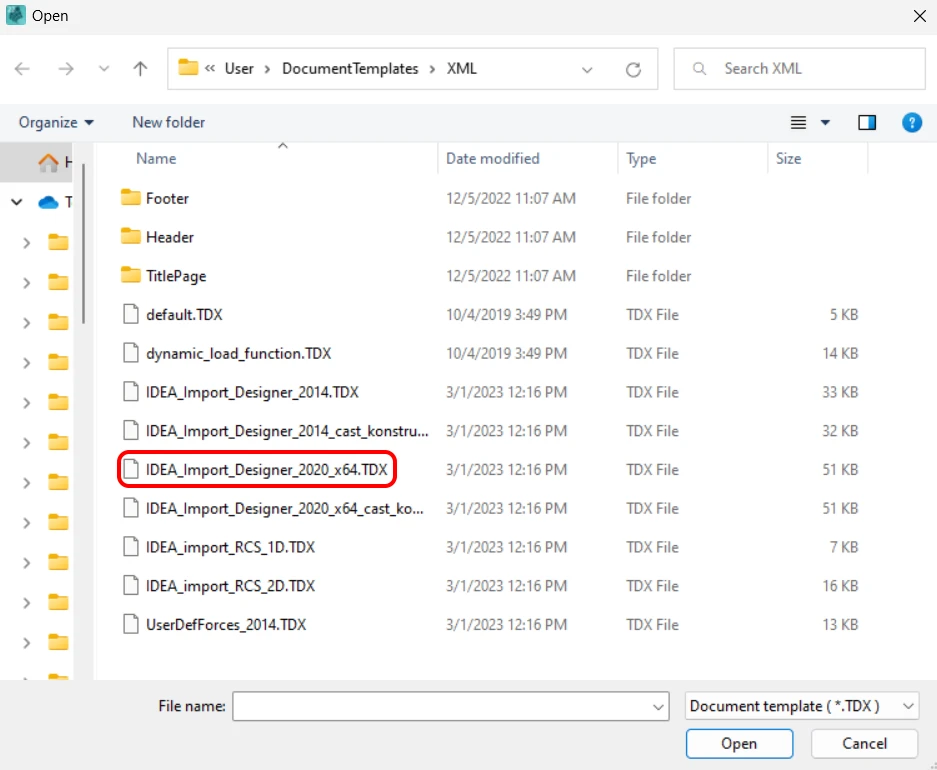

U exporteert in dit voorbeeld de volledige constructie, dus selecteer de standaard gemarkeerde template .

Stel in het volgende dialoogvenster het gewenste pad in voor uw XML- en XML.DEF-bestanden. Het is altijd belangrijk om beide bestanden in dezelfde map en met dezelfde naam te bewaren (beide bevatten de noodzakelijke gegevens voor een succesvolle import). Als de map standaard verwijst naar een locatie in Program Files, moet u een andere locatie kiezen (bijvoorbeeld C:\Work), omdat bestanden in Program Files niet kunnen worden overschreven en het laden van het XML-bestand dan zou mislukken.

3 Import

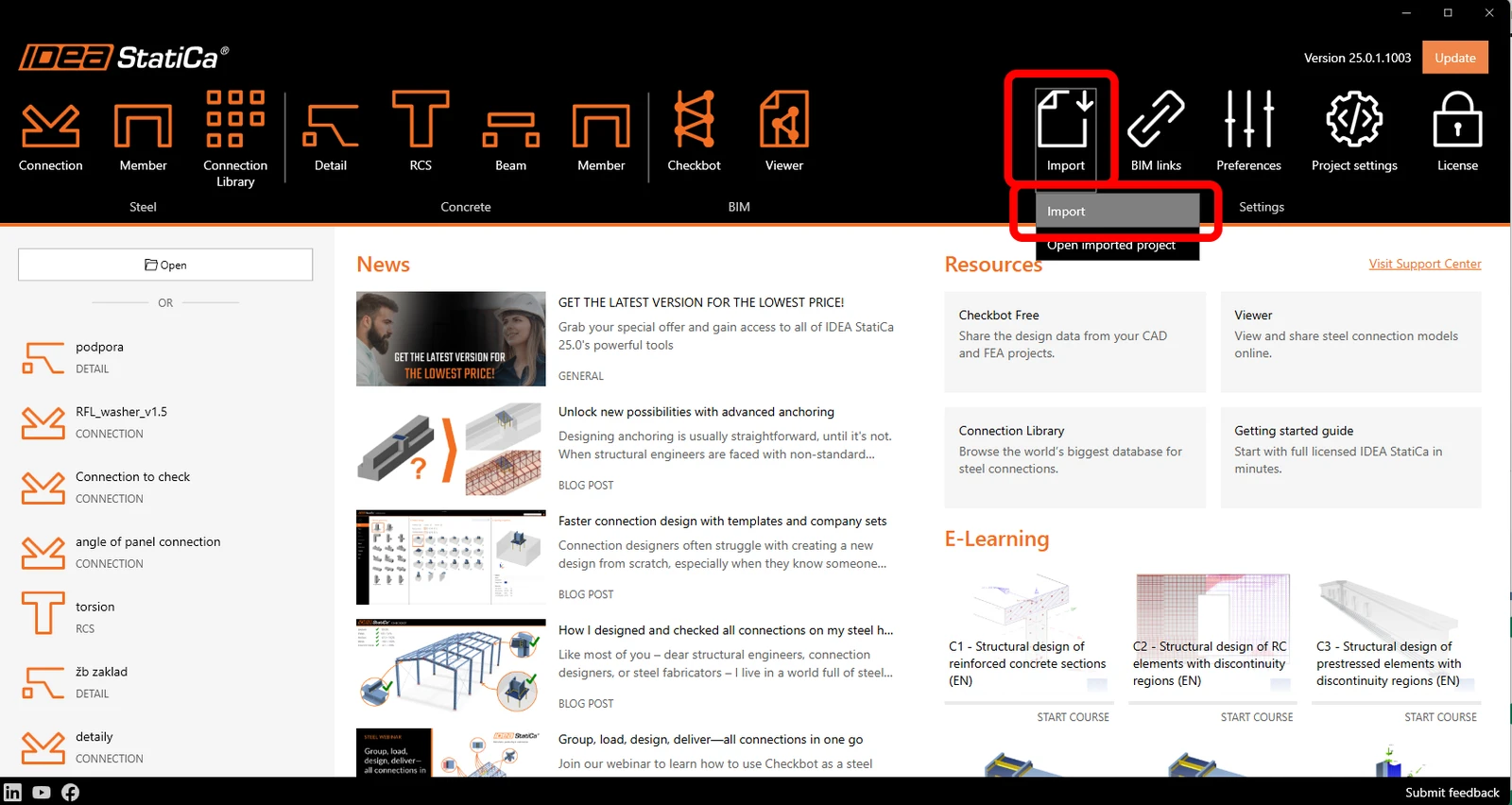

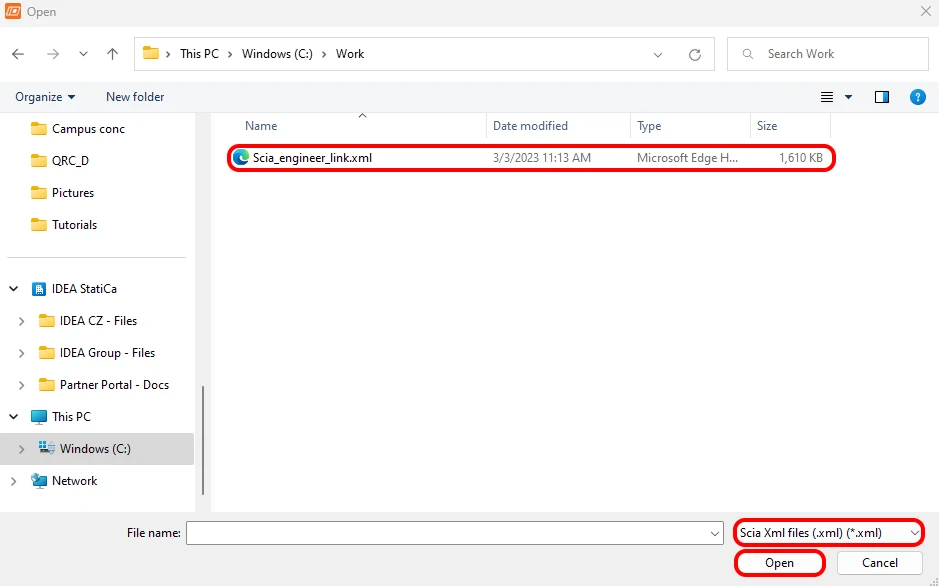

Open IDEA StatiCa en navigeer naar het paneel BIM en klik op SCIA Engineer . Selecteer het geëxporteerde XML -bestand.

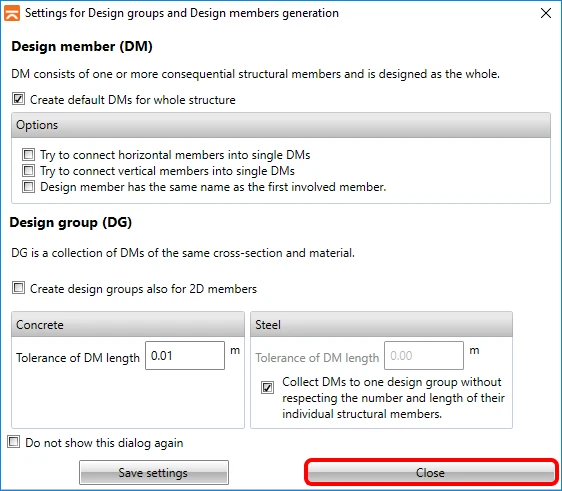

Als u voor de eerste keer importeert, moet u het genereren van ontwerpgroepen en staven instellen.

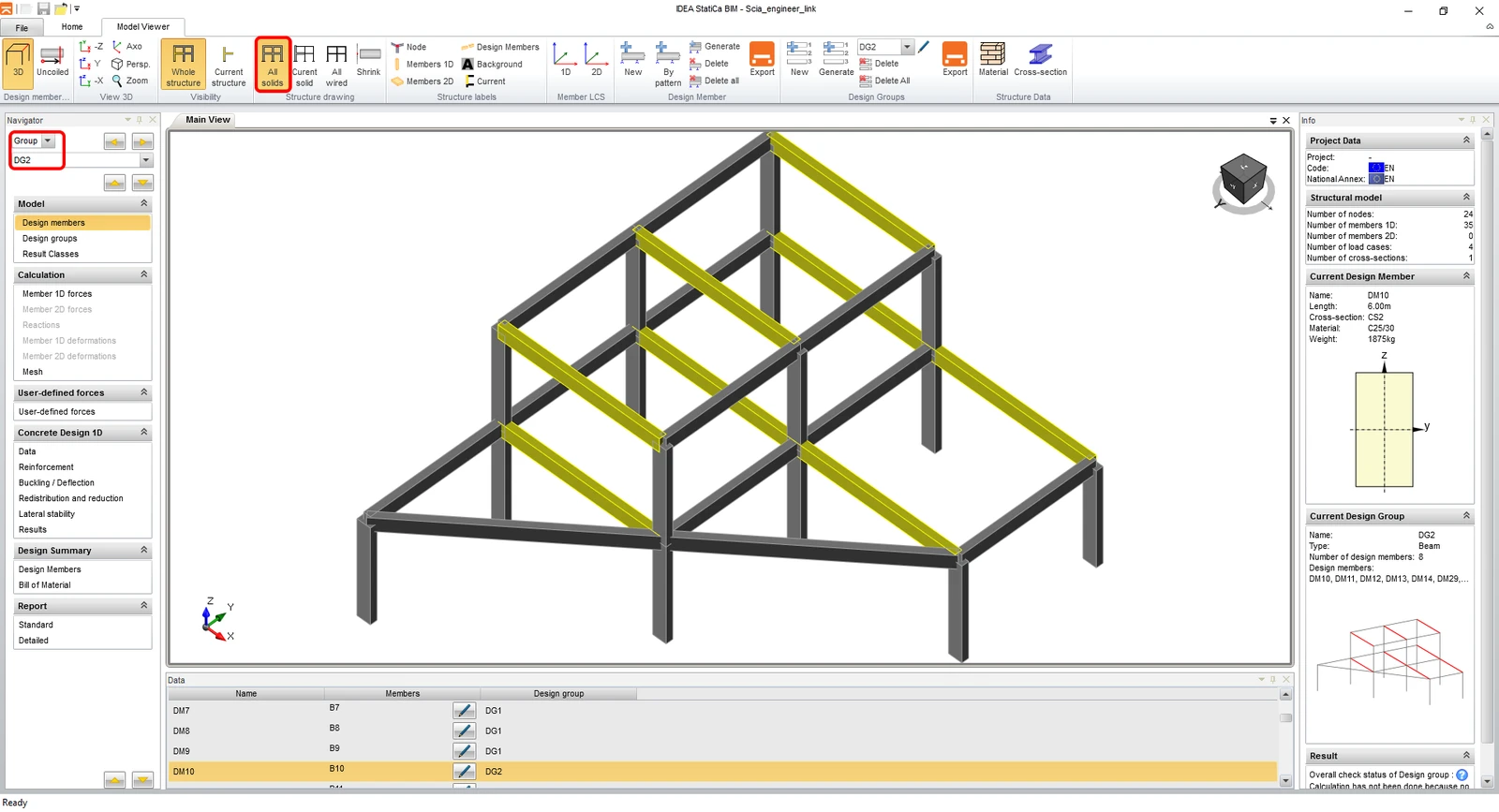

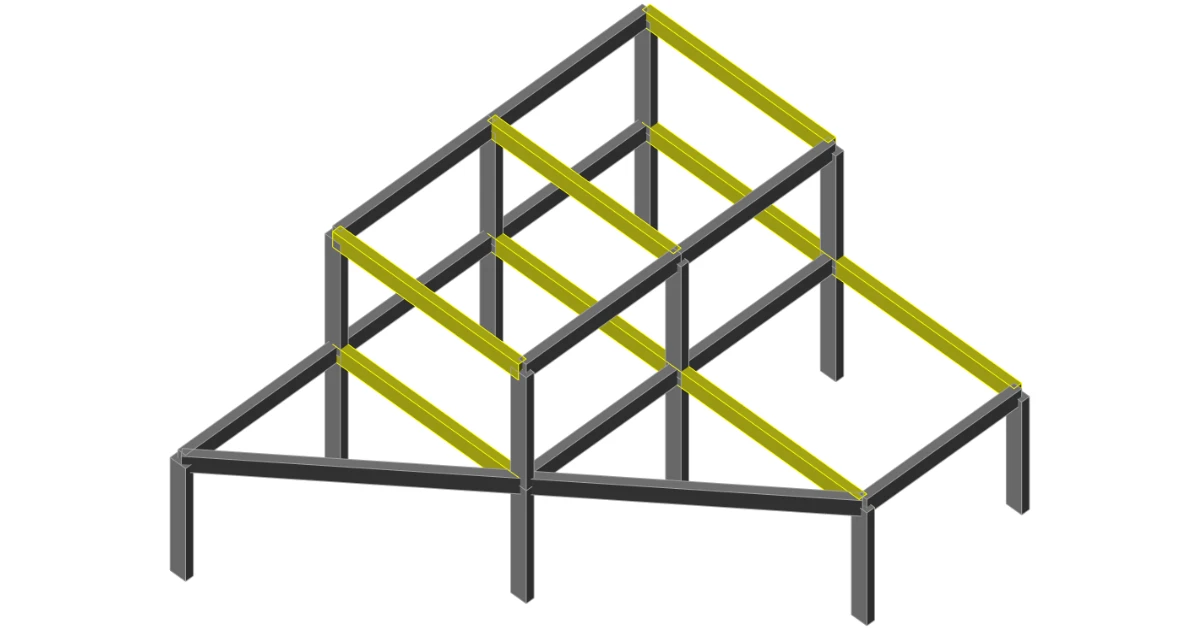

Het geïmporteerde model ziet eruit zoals op de volgende afbeelding. Voor een beter overzicht kunt u de weergave van alle staven inschakelen als All solids. Schakel ook over naar ontwerpgroepen en selecteer DG2, omdat u alle liggers, gemarkeerd in het hoofdvenster, tegelijk wilt controleren.

4 Ontwerp

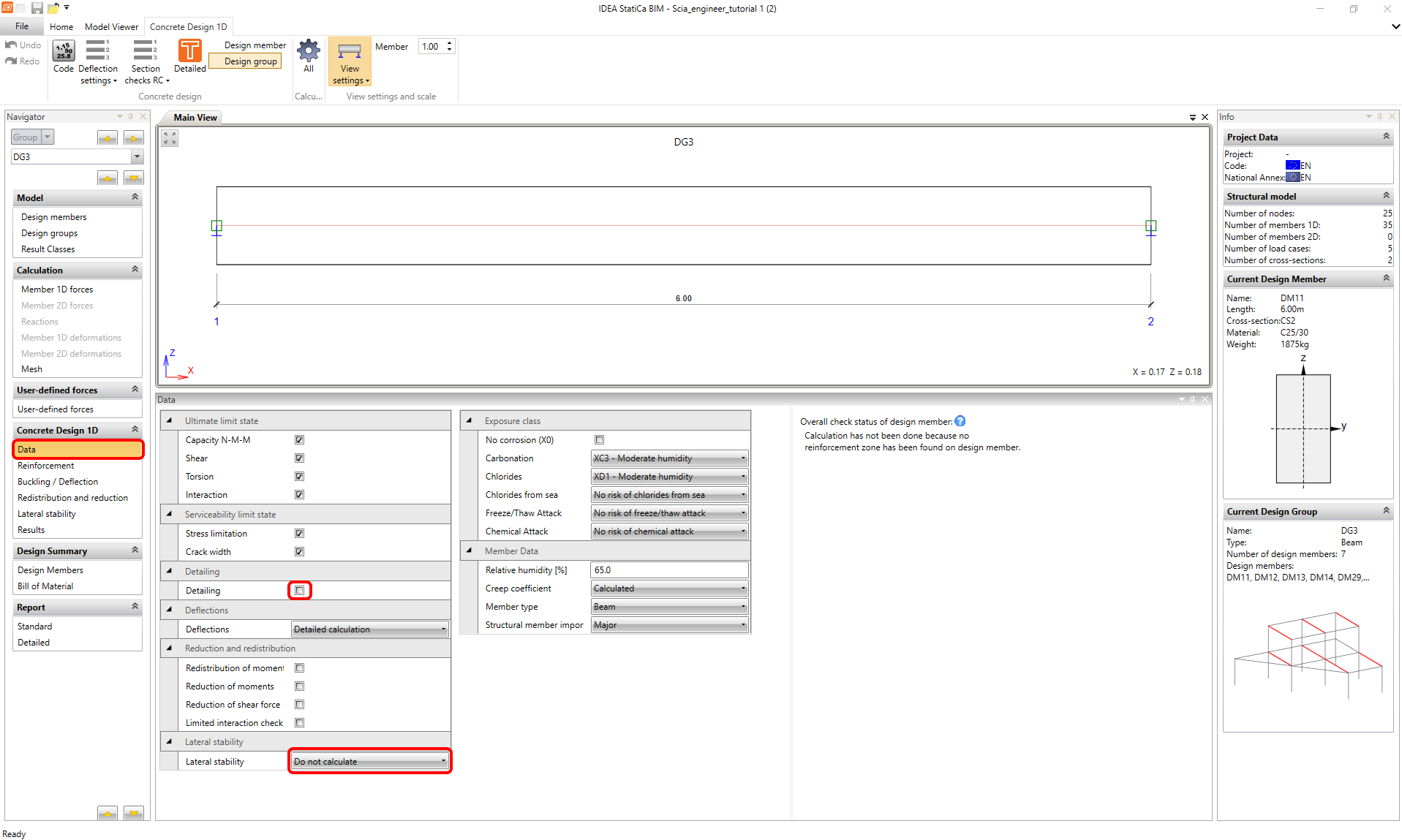

Ga naar het tabblad Data in de navigator om alle vereiste typen normtoetsingen en omgevingsklassen in te stellen. Dit type voorbeeld vereist geen controle van Detailing en Lateral stability .

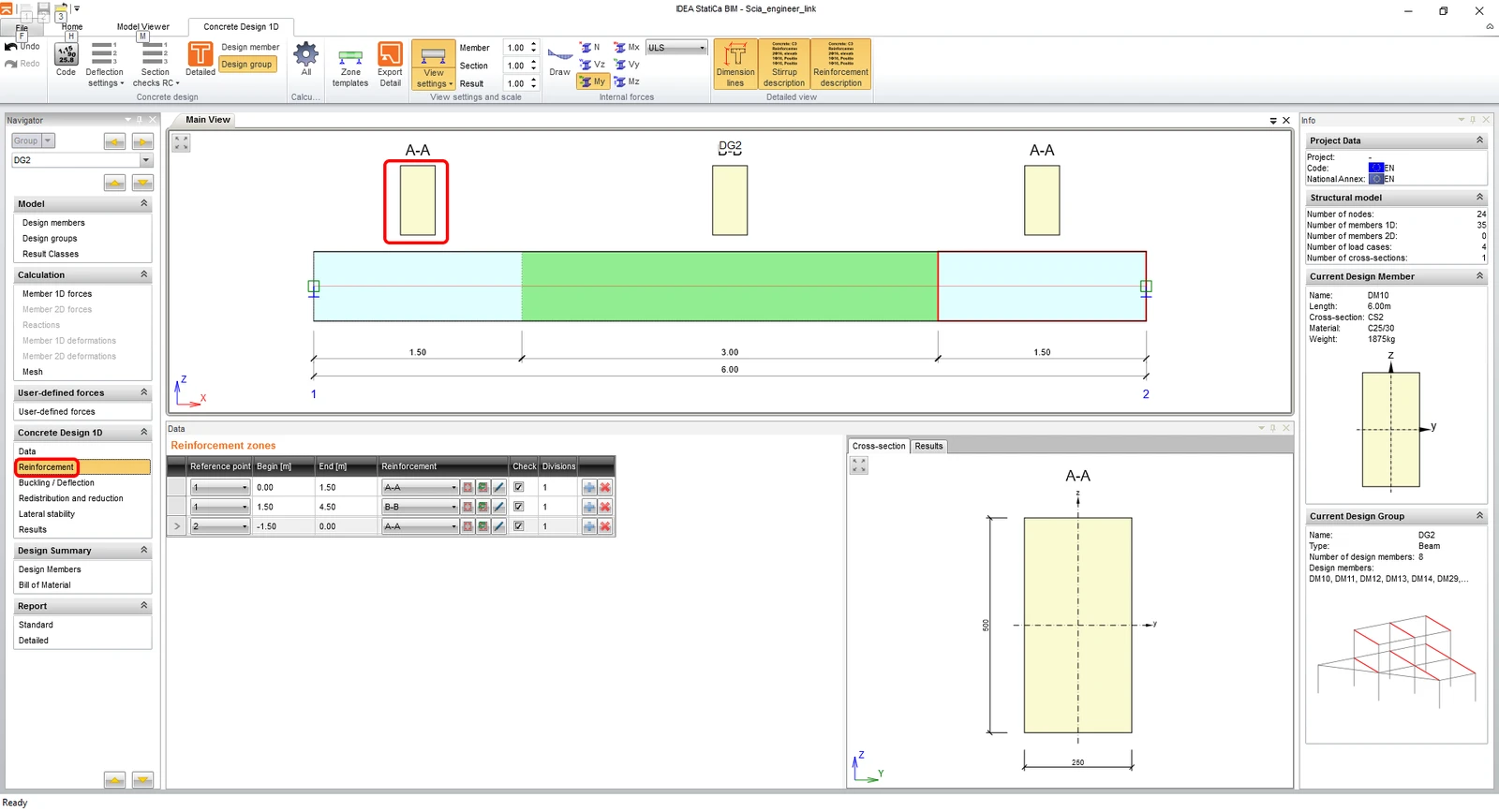

De volgende stap is het invoeren van wapening . Voor het gemak van deze tutorial gebruikt u gegenereerde wapeningszones. Door op de vorm van de doorsnede van zone A-A te klikken, opent u de wapeningseditor.

Stel het pad in voor de geëxporteerde bestanden en hun naam.

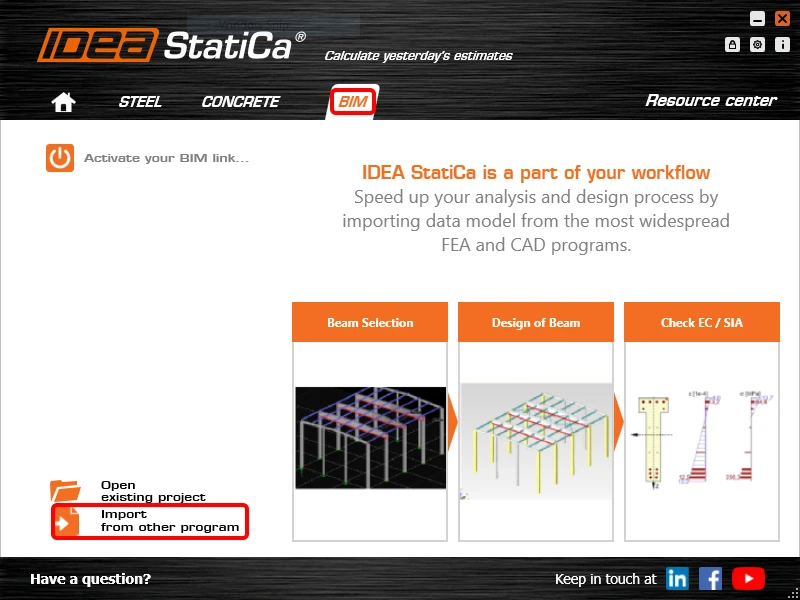

Open IDEA StatiCa en navigeer naar het paneel BIM en klik op Scia Engineer . Selecteer het geëxporteerde XML -bestand.

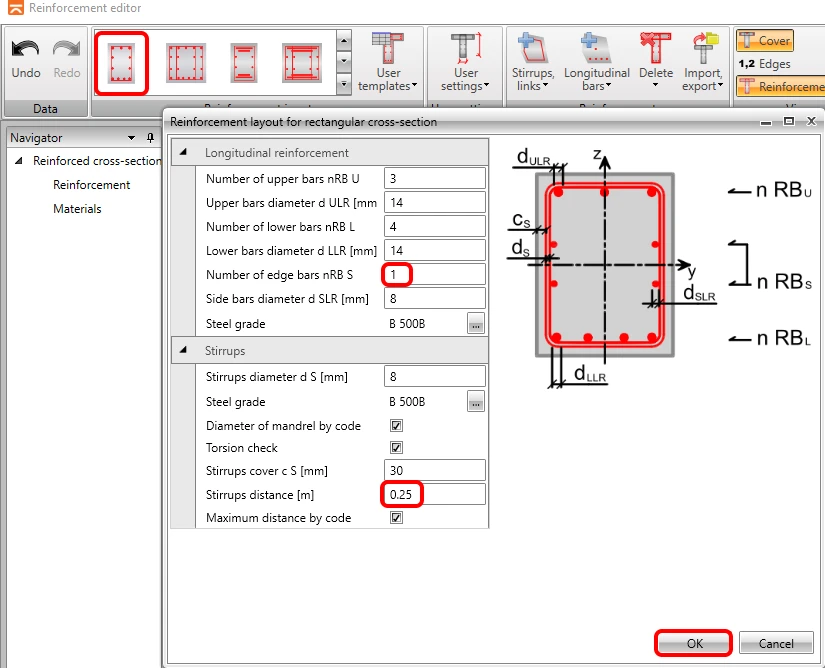

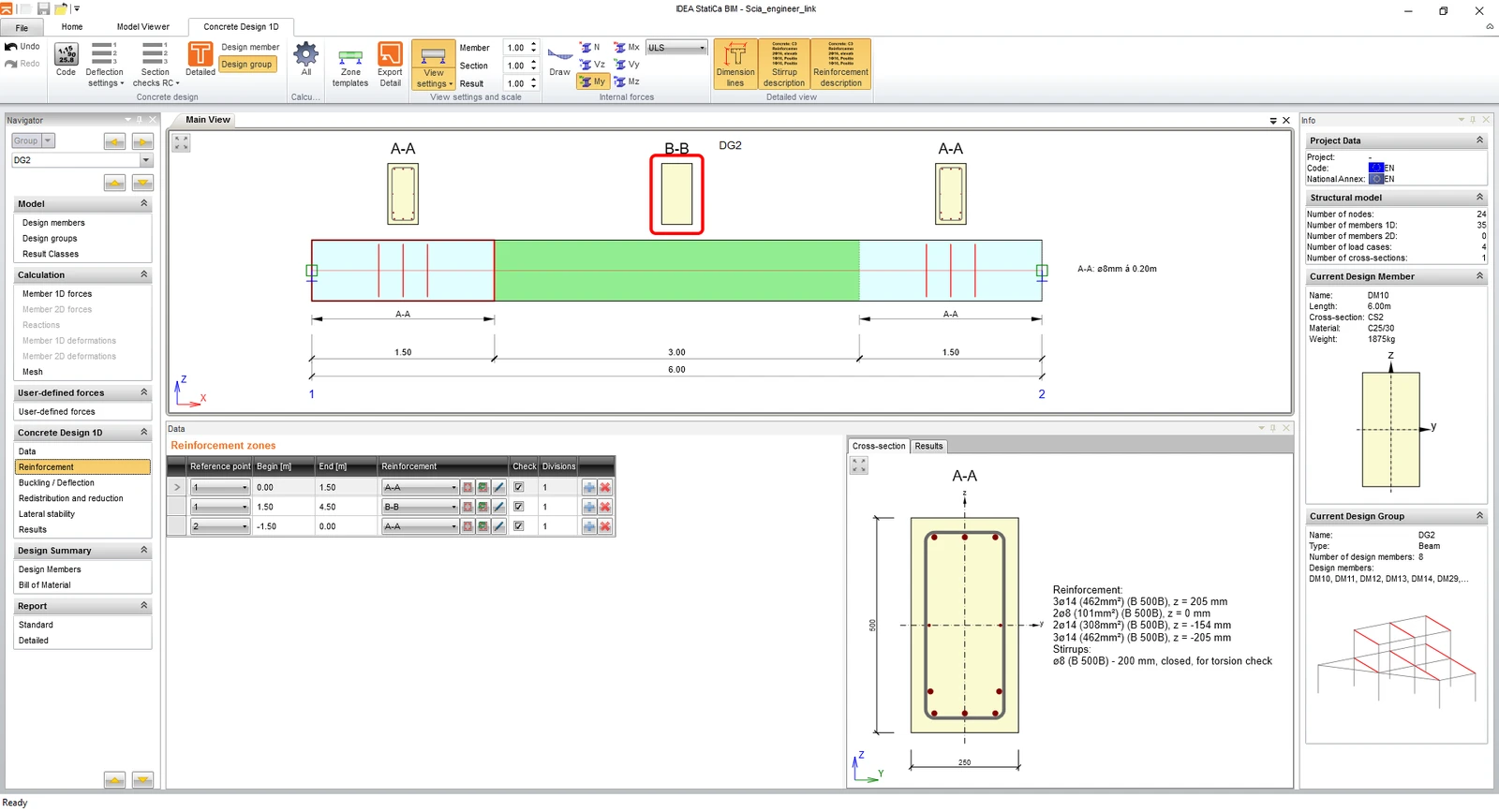

Ga verder met het wapenen van zone B-B, opnieuw door op de vorm van de doorsnede te klikken.

Herhaal de stappen voor de wapeningstemplate.

Als u voor de eerste keer importeert, moet u het genereren van ontwerpgroepen en staven instellen.

5 Controle

U kunt verdergaan met precies dezelfde stappen uit sectie 4 Ontwerp.

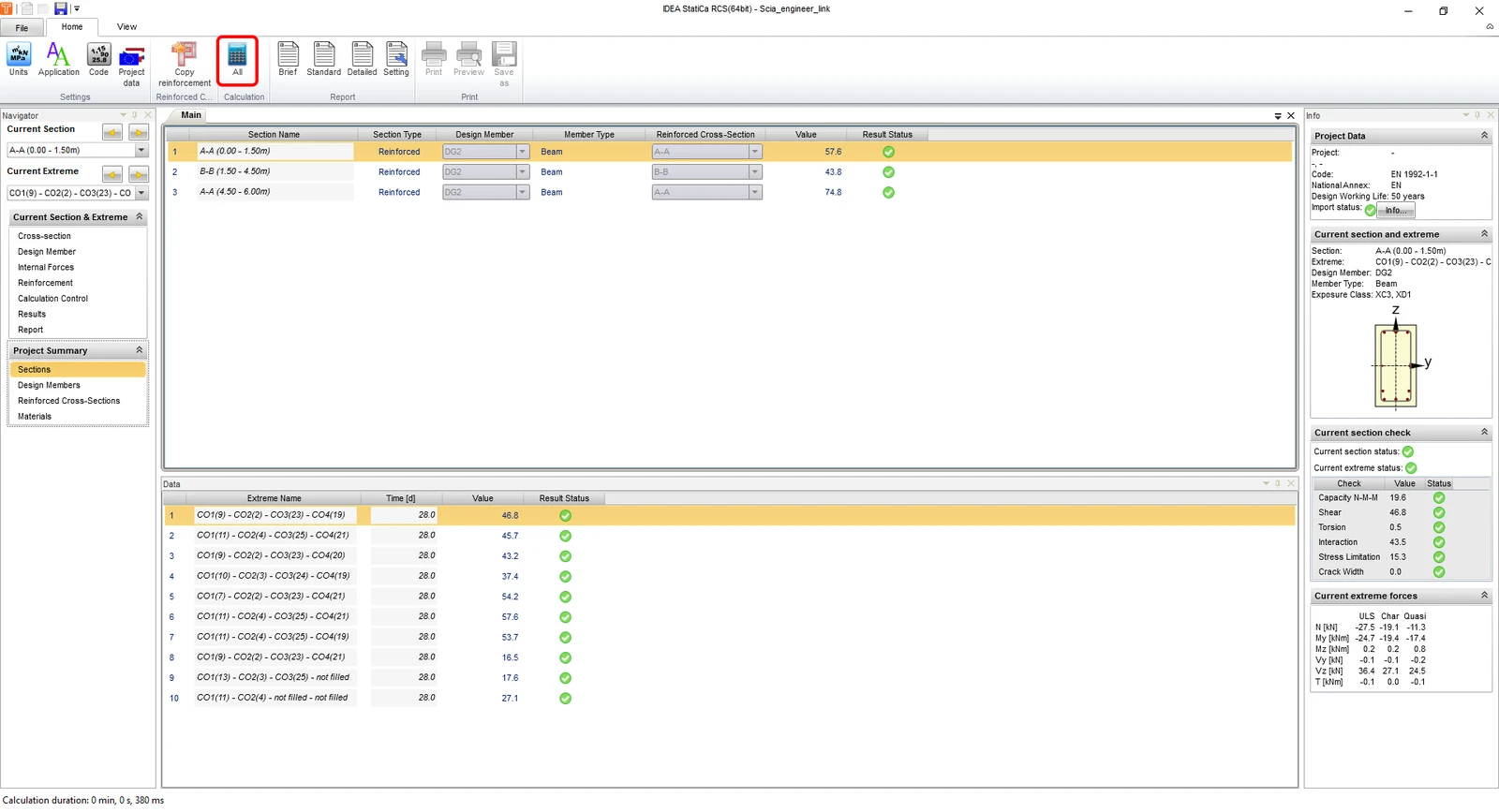

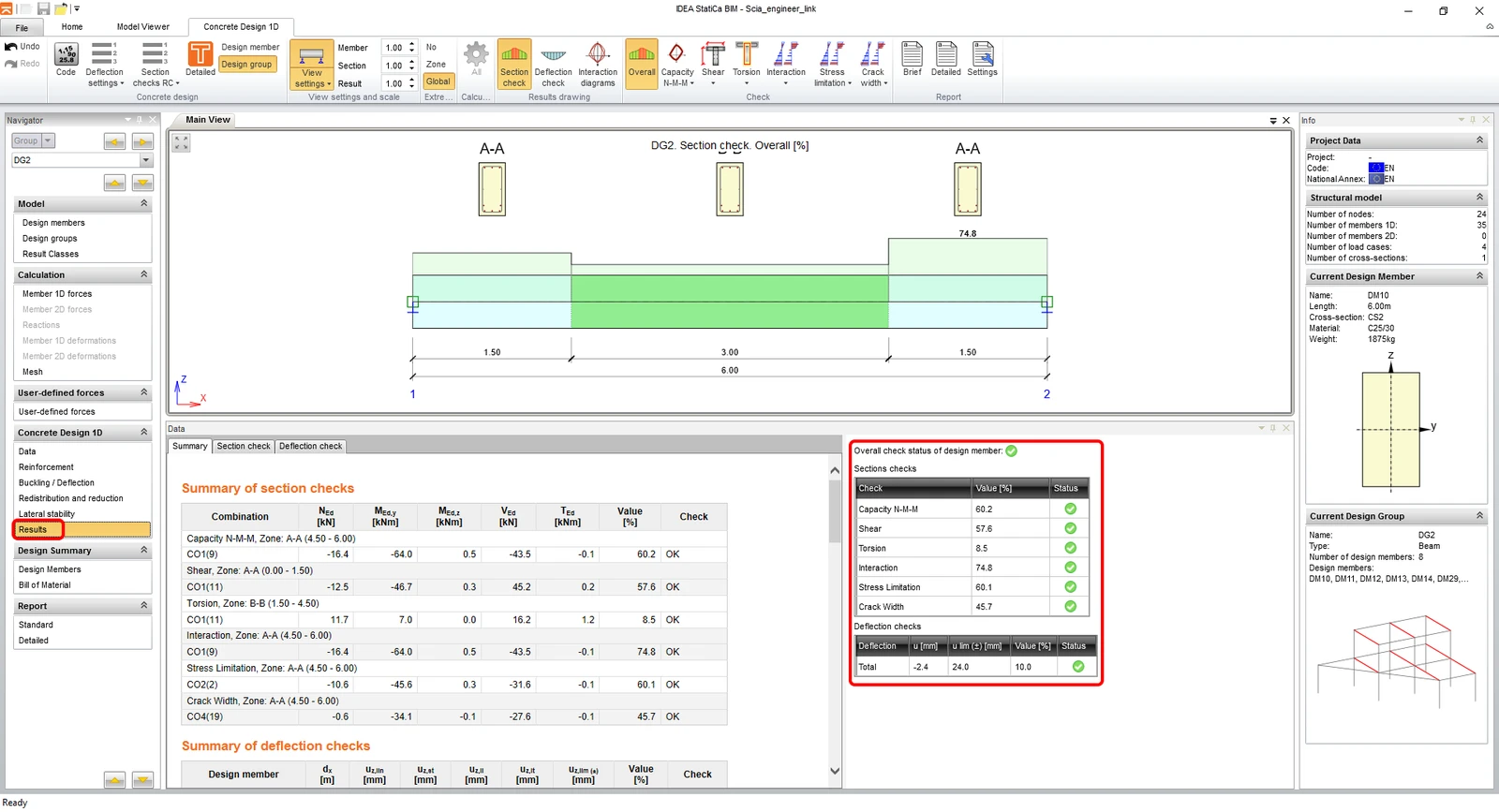

Aan de rechterkant van het scherm ziet u dat de overzichtstabel alle controles als geslaagd toont. U kunt altijd het type controle selecteren dat in de weergave wordt getoond via de ribbonpictogrammen.

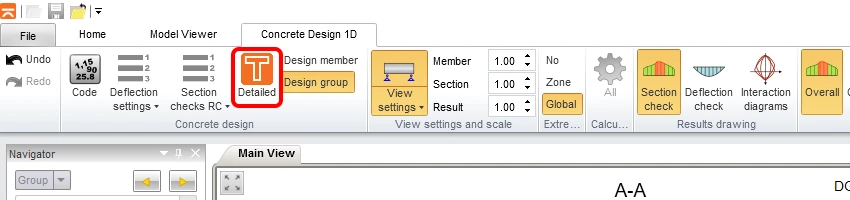

Om gedetailleerde resultaten te bekijken, kunt u de doorsneden exporteren naar de RCS -module via Detailed .

IDEA_Import_Designer_2020_cast_konstrukce.TDX is een template voor de export van delen van het model in Scia Engineer en wordt uitgebreid beschreven in hoofdstuk 7 van deze tutorial.

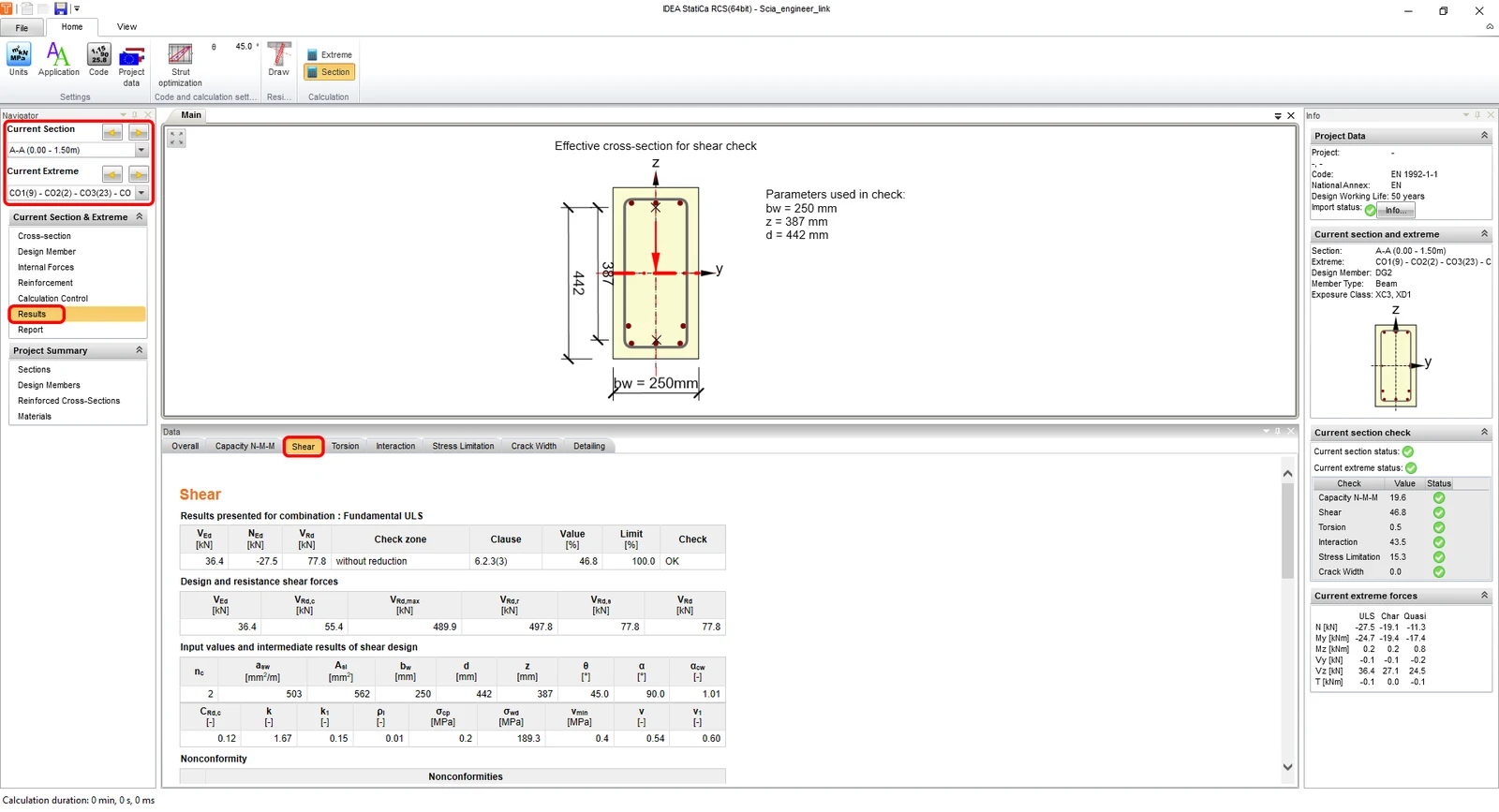

Wanneer u overschakelt naar het tabblad Results, kunt u alle controles en gedetailleerde resultaten ook op een gevisualiseerde manier doorlopen, samen met alle invoer-/uitvoerparameters. Links, in de navigator, kunt u schakelen tussen doorsneden en extremen waarvoor u de resultaten weergeeft. Onze schermafbeelding toont de resultaten van de eerste wapeningszone A-A en de resultaten van de Shear -toetsing.

Om dit overzicht van resultaten in RCS te sluiten en terug te keren naar IDEA BIM, klikt u gewoon op de kruisknop in de rechterbovenhoek.

6 Rapport

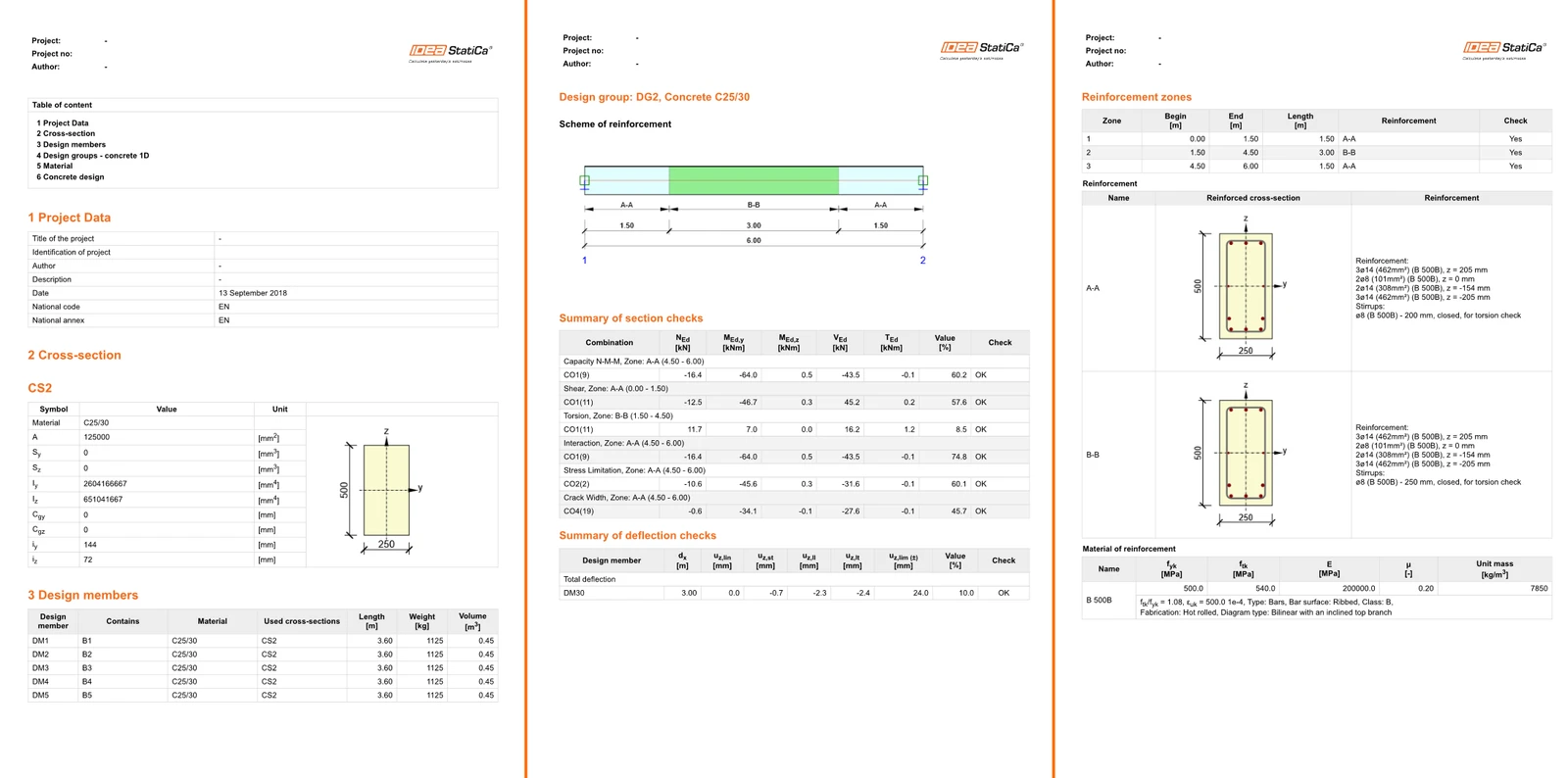

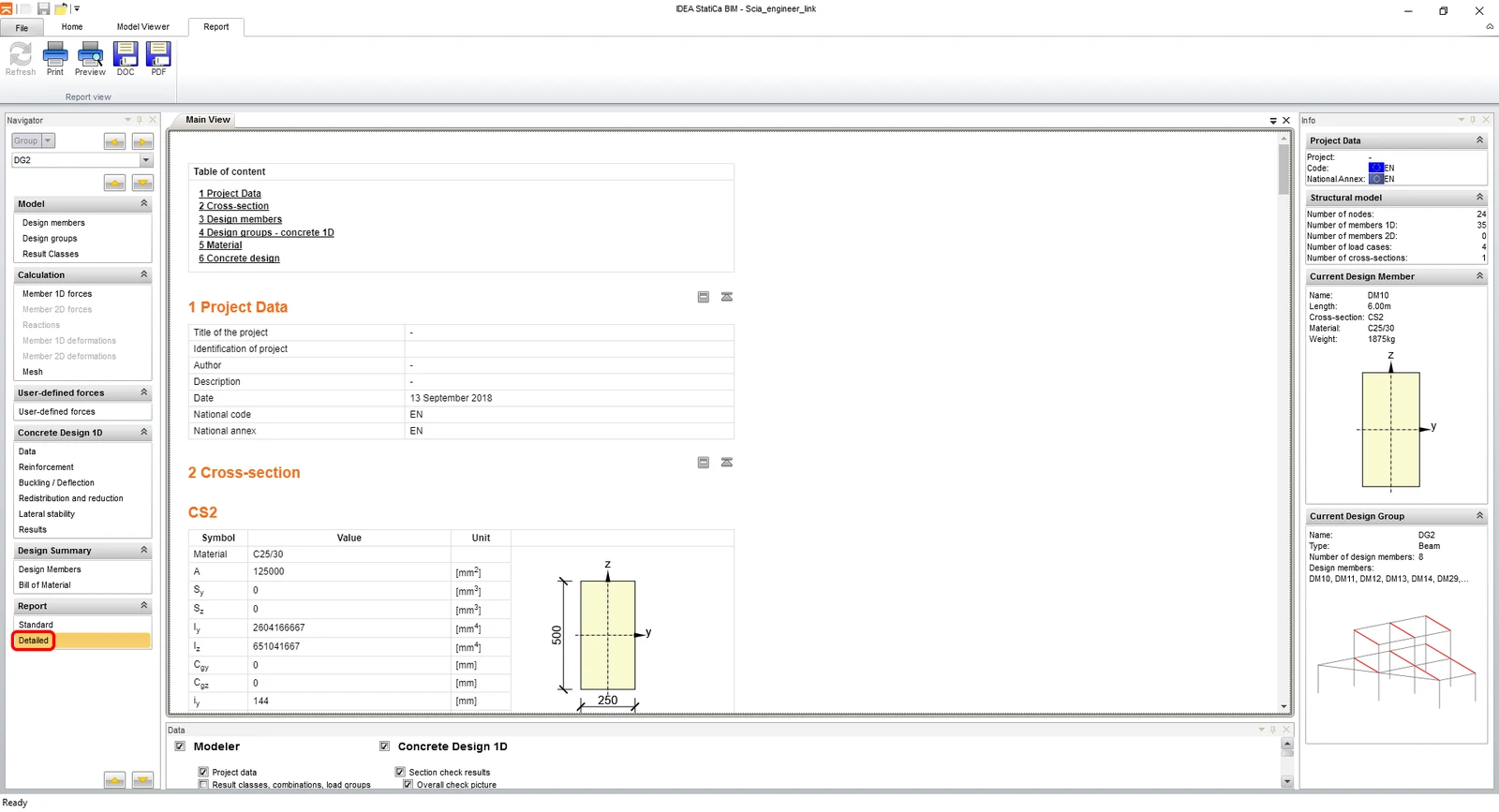

Ten slotte gaat u naar het tabblad Detailed in de sectie Report in de navigator. IDEA StatiCa biedt een volledig aanpasbaar rapport om af te drukken of op te slaan in een bewerkbaar formaat.

7 Export van een deel van een model (optioneel)

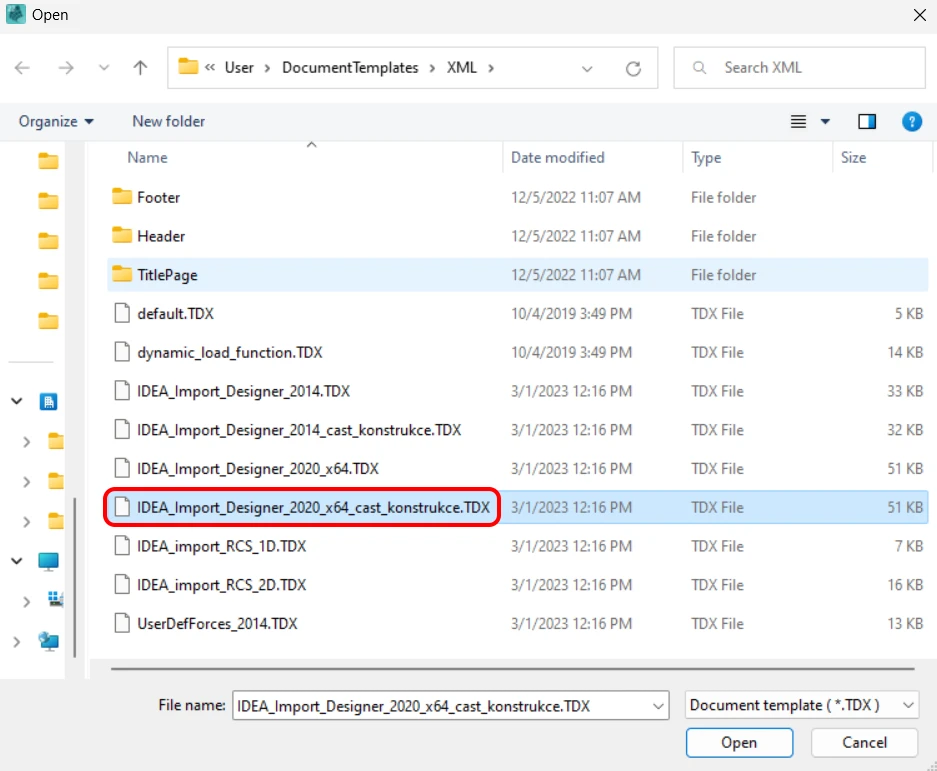

Om slechts een deel van uw Scia Engineer-model te exporteren, moet u een template gebruiken met de naam IDEA_Import_Designer_2020_cast_konstrukce.TDX.

Selecteer deze uit de lijst.

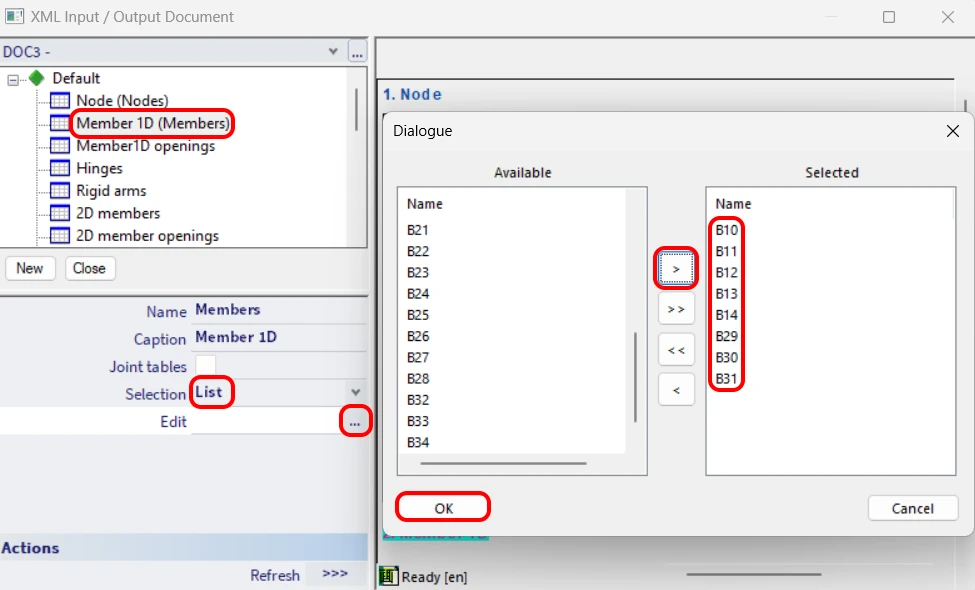

Selecteer de gewenste staven voor export in de XML-entiteitenboom.

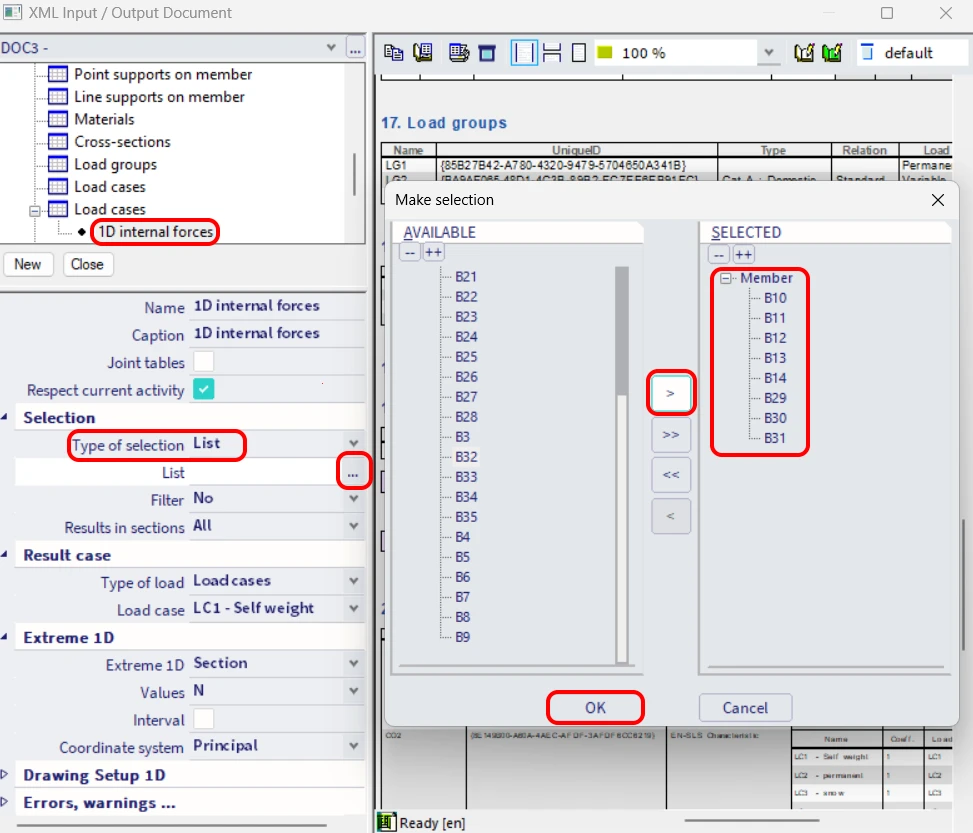

Dezelfde selectie wordt gemaakt voor de te exporteren interne krachten.

Zoals bij alle templates, klikt u op Export.

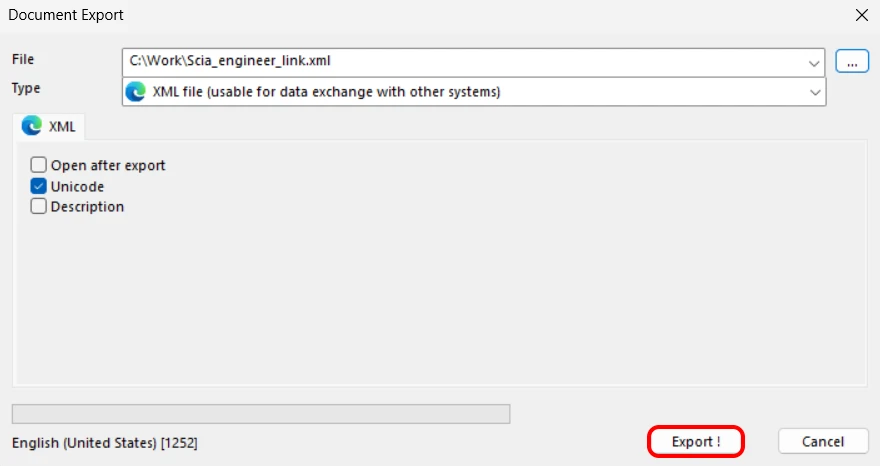

Stel het pad in voor de geëxporteerde bestanden en hun naam.

Open IDEA StatiCa en navigeer naar het paneel BIM en klik op Scia Engineer . Selecteer het geëxporteerde XML -bestand.

Als u voor de eerste keer importeert, moet u het genereren van ontwerpgroepen en staven instellen.

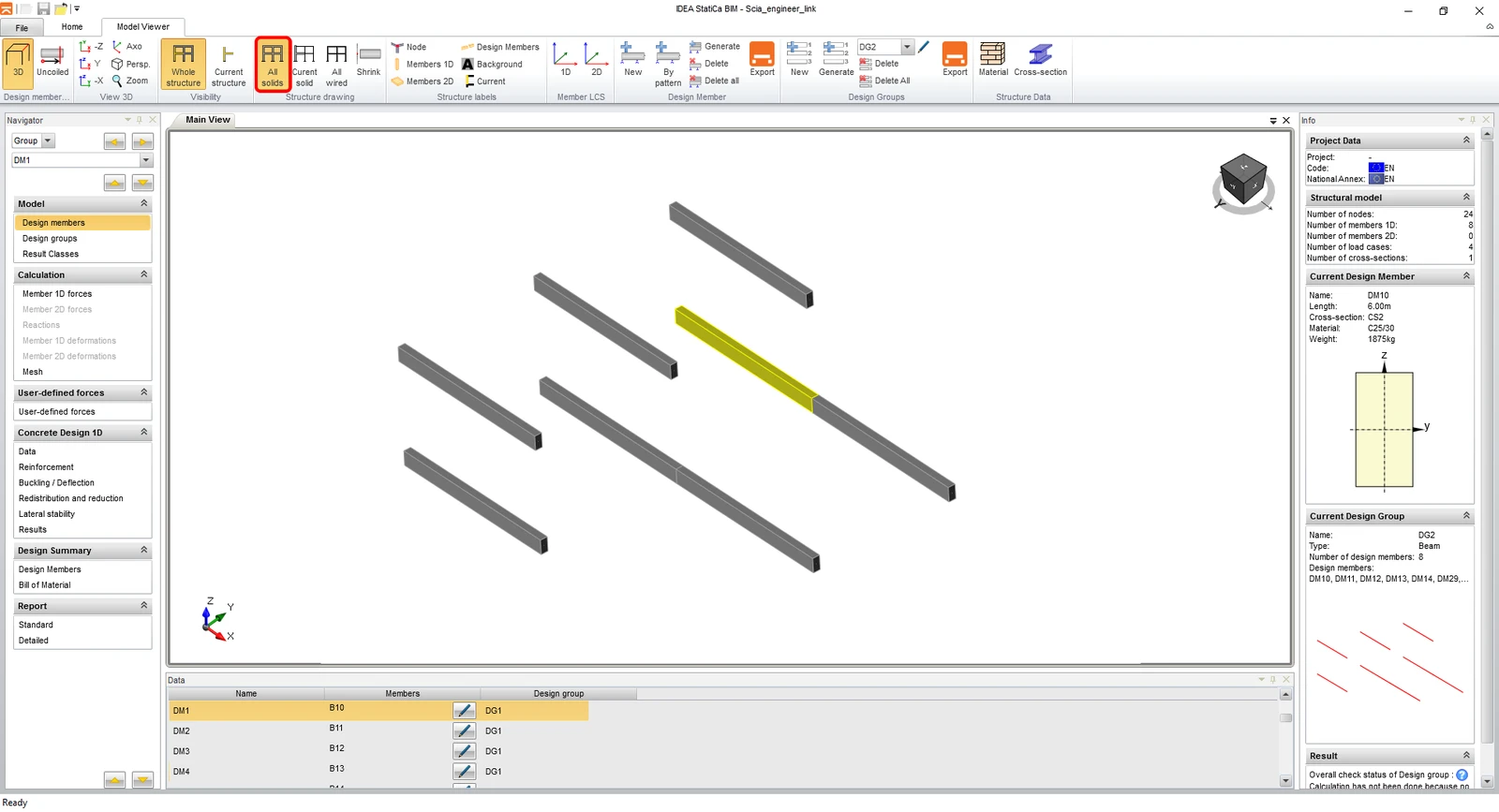

Het geïmporteerde model ziet eruit zoals op de volgende afbeelding.

U kunt verdergaan met precies dezelfde stappen uit sectie 4 Ontwerp.

8 Toelichting op alternatieve TDX-templates

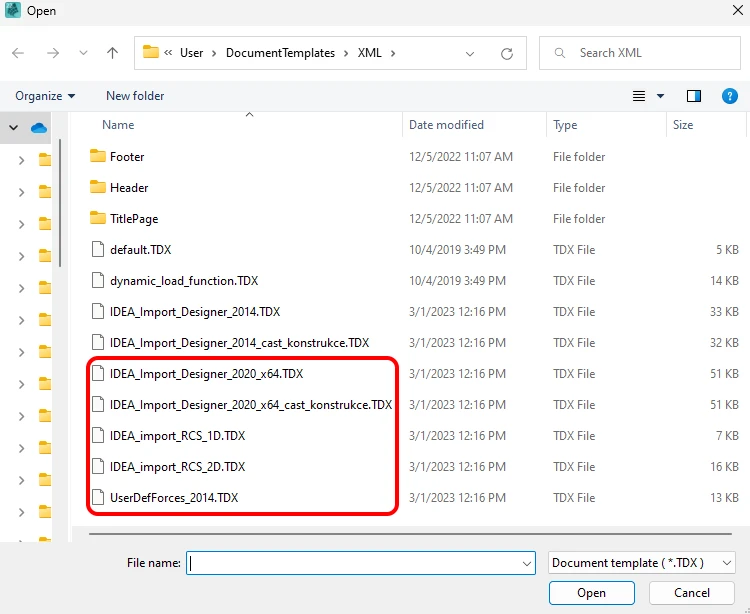

Het geïnstalleerde pakket bevat verschillende templates die kunnen worden gebruikt voor verschillende typen taken, ook al is het exportproces hetzelfde. Dit hoofdstuk vat het gebruik ervan samen.

• IDEA_Import_Designer_2020.TDX

• IDEA_Import_Designer_2020_cast_konstrukce.TDX

• IDEA_import_RCS_1D.TDX

• IDEA_import_RCS_2D.TDX

• UserDefForces_2014.TDX

IDEA_Import_Designer_2020.TDX is een standaardtemplate voor de export van het volledige model in Scia Engineer en wordt uitgebreid beschreven in de eerste hoofdstukken van deze tutorial.

IDEA_Import_Designer_2020_cast_konstrukce.TDX is een template voor de export van delen van het model in Scia Engineer en wordt uitgebreid beschreven in hoofdstuk 7 van deze tutorial.

IDEA_import_RCS_1D.TDX is een template voor de export van een doorsnede van 1D-staven voor directe controles in de RCS applicatie.

IDEA_import_RCS_2D.TDX is een template voor de export van extremen op geselecteerde 2D-staven of globale extremen van alle geselecteerde 2D-staven voor directe controles in de RCS applicatie.

UserDefForces_2014.TDX is een template voor de export van alleen de resultaten van interne krachten (bijvoorbeeld bewegende belasting). Het gebruik van deze template wordt getoond in de tutorial voor BLR in de Beam applicatie.
